砂石骨料篩分機煤炭圓振篩電動篩選機大型機器新鄉市工作原理

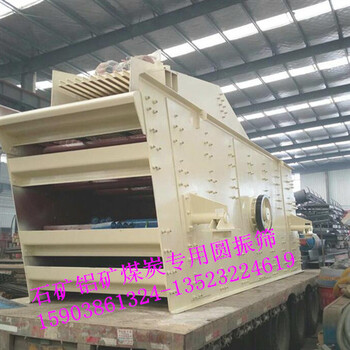

S5X圓振動篩主要由篩箱、彈簧支撐組、支座、振動器、傳動裝置、電機、傳動裝置支座等部件組成。

S5X圓振動篩是一個以彈簧為支撐彈性元件，以塊偏心激振器為振動源，通過偏心塊的旋轉產生激振力，使篩箱隨之產生圓周往復運動的設備。物料在傾斜的篩面上連續做近似圓的彈跳翻滾運動，通過反復的與篩孔進行比較，小于篩孔尺寸的物料透篩，大于篩孔尺寸的物料在篩面上，從而完成篩分過程。

技術參數
S5X標準篩樣本參數表
型號
Model 篩面規格
Size
W×L（mm） 篩面層數
NO.of
decks 傾角（°）
Incline
推薦（范圍） 振動次數
Oper.Speed
（RPM） 雙振幅
Stroke
（mm） 功率
Power
（kW） 處理能力
Capacity
（t/h） 篩孔尺寸
Mesh Size
（mm）
S5X1230-2 1200×3000 2 18(18-25) 800～900 7-12 11 25-200 2-70
S5X1545-2 1500×4500 2 18(18-25) 800～900 7-12 11 45-380 2-70
S5X1545-3 3 18(18-25) 800～900 7-12 15 45-380 2-70
S5X1845-2 1800×4500 2 18(18-25) 800～900 7-12 15 60-450 2-70
S5X1845-3 3 18(18-25) 800～900 7-12 22 60-450 2-70
S5X1860-2 1800×6000 2 18(18-25) 800～900 7-10 15 75-600 2-70
S5X1860-3 3 18(18-25) 800～900 7-12 30 75-600 2-70
S5X1860-4 4 18(18-25) 800～900 7-12 37 75-600 2-70
S5X2160-2 2100×6000 2 18(18-25) 800～900 7-12 22 85-700 2-70
S5X2160-3 3 18(18-25) 800～900 7-12 30 85-700 2-70
S5X2160-4 4 18(18-25) 800～900 7-11 37 85-700 2-70
S5X2460-2 2400×6000 2 18(18-25) 800～900 7-12 22 100-800 2-70
S5X2460-3 3 18(18-25) 800～900 7-11 30 100-800 2-70
S5X2460-4 4 18(18-25) 800～900 7-10 37 100-800 2-70
S5X2760-2 2700×6000 2 18(18-25) 800～900 7-12 30 120-900 2-70
S5X2760-3 3 18(18-25) 800～900 7-11 37 120-900 2-70
S5X3072-2 3000×7200 2 20 800～900 7-11 37 150-1200 2-70
