一、基本簡介

    堆垛機伸縮叉是一種物料搬運或移載機構，具有雙向自動伸展和自動收縮功能、準zhun確的定位功能，它能根據控制系統發出的指令，通過電機的驅動，實現對不同高度、不同位置的貨物進行精jing準zhun定位和搬運！

    堆垛機伸縮叉又名自動伸縮叉、雙向伸縮叉、堆垛機伸縮叉、堆垛機雙向伸縮叉、堆垛機自動伸縮叉、堆垛機雙向自動伸縮叉等，又名：堆垛機伸縮貨叉、堆垛機伸縮牙叉、堆垛機移載貨叉等，它是堆垛系統中的重要組件，智能化和信息化程度比較高，運載能力比較強，能滿足多種不同類型、不同規格、不同環境的物料移載需求，廣泛應用于立體庫、智能倉儲系統中！

    二、結構設計

    堆垛機伸縮叉一般是由上叉體、中叉體、下叉體等三段叉體疊加在一起組成的，再輔以導向滾輪（凸輪）、導向滑塊、齒輪齒條、鏈輪鏈條（或同步帶）、限位開關（行程開關）、中位開關（接近開關）、扭力限制器、編碼器、驅動器、電機、減速機、聯軸器等部件構成的一個完整的伸縮或移載機構！

    伸縮叉既可以單組叉臂立運行，也可以兩組叉臂組合運行，或者是兩組以上叉臂同步運行(或聯合運行)，單組叉臂立運行的，簡稱：單列式或單指式，主要用于體積比較小、質量比較輕的物料搬運或移載，而兩組叉臂組合運行的，簡稱：雙列式或雙指式，主要用于體積比較大、質量比較重的物料搬運或移載，兩組以上叉臂同步運行(或聯合運行)的，則簡稱：多叉聯動式，主要用于超大、超長物料的移載！

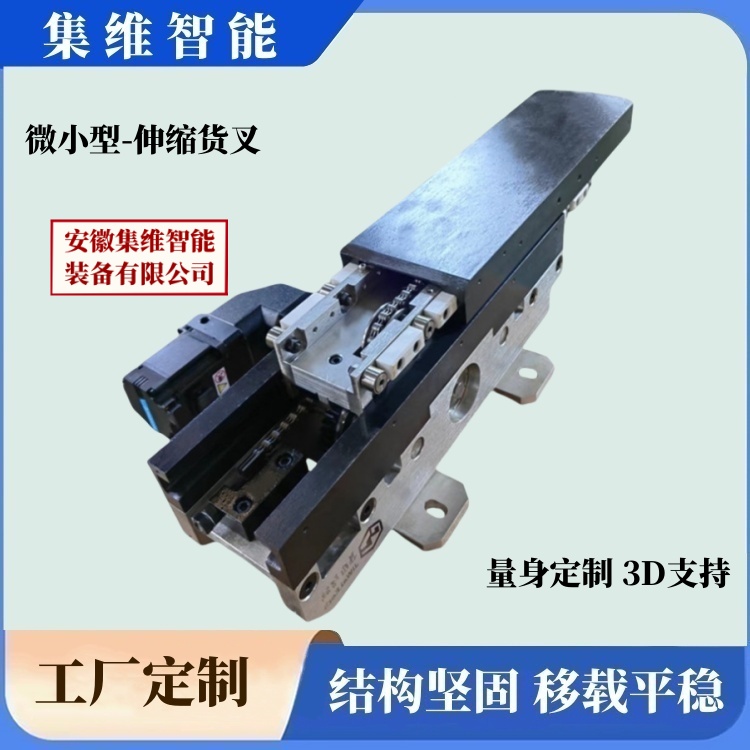

上圖：集維/AHJW系列-微小型-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-輕小型（小板式）-堆垛機伸縮叉_案例圖

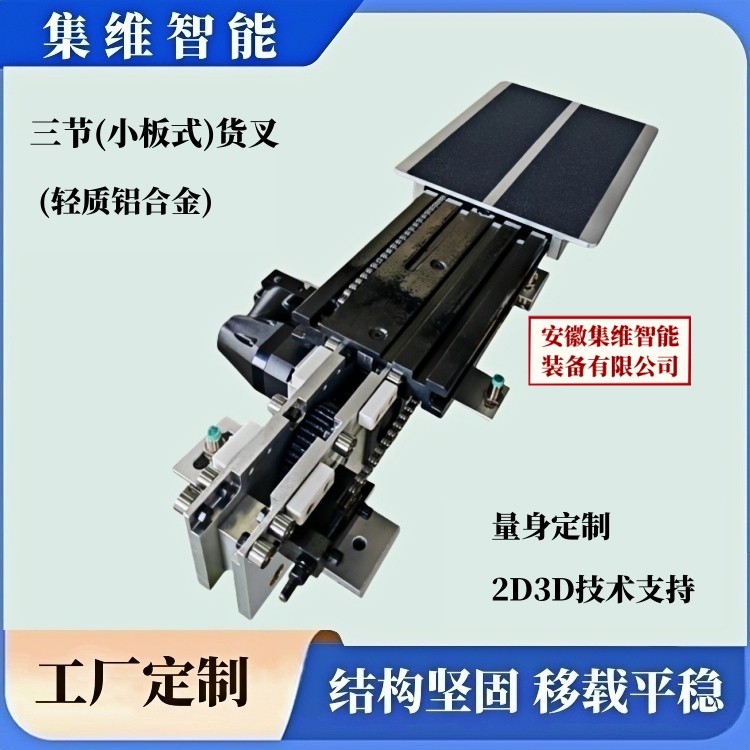

上圖：集維/AHJW系列-三節小板式（輕質鋁合金）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-三節小板式（316L級不銹鋼）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-三節小板式（拖鏈?zhǔn)剑?堆垛機伸縮叉_案例圖

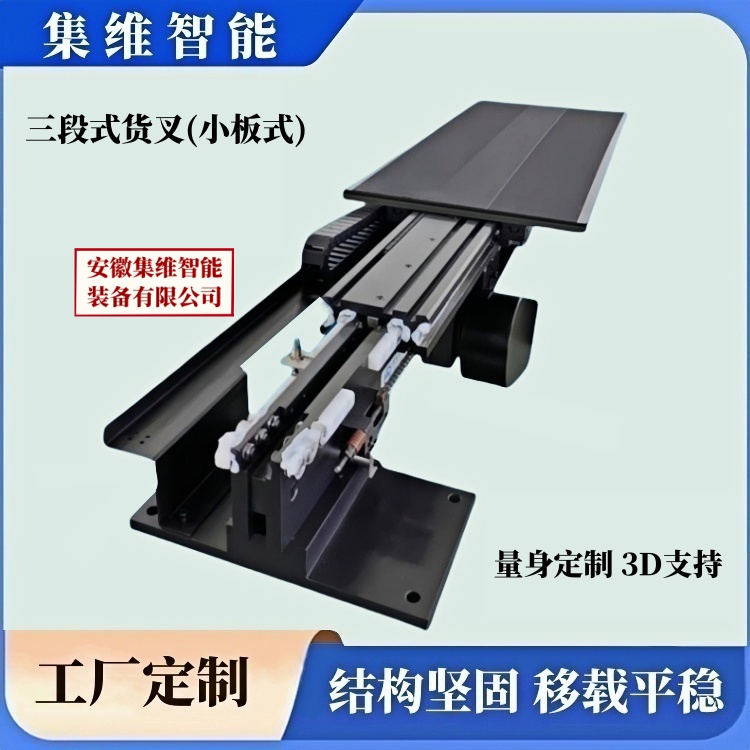

上圖：集維/AHJW系列-三節小板式（輕載式）-堆垛機伸縮叉_案例圖

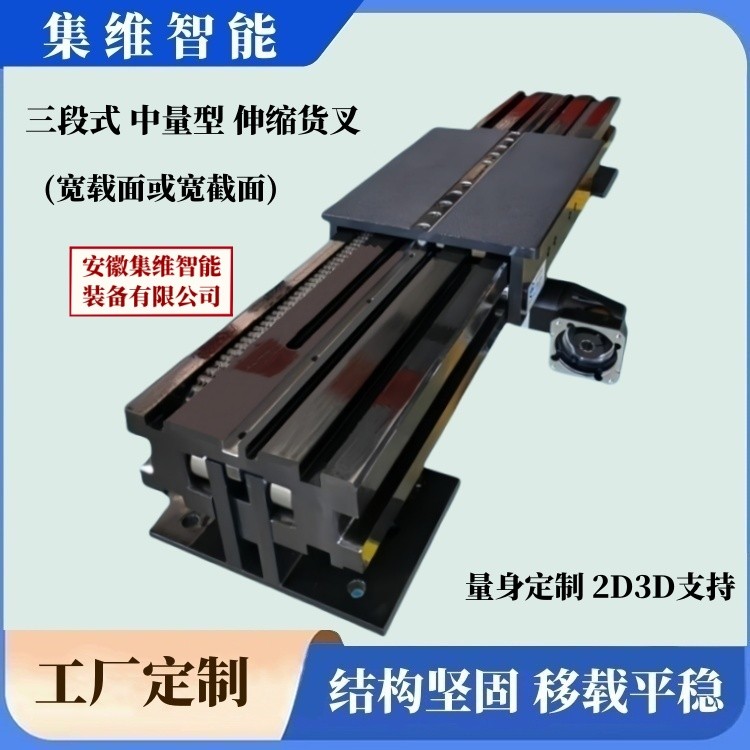

上圖：集維/AHJW系列-三節板式（中量型）-堆垛機伸縮叉_案例圖

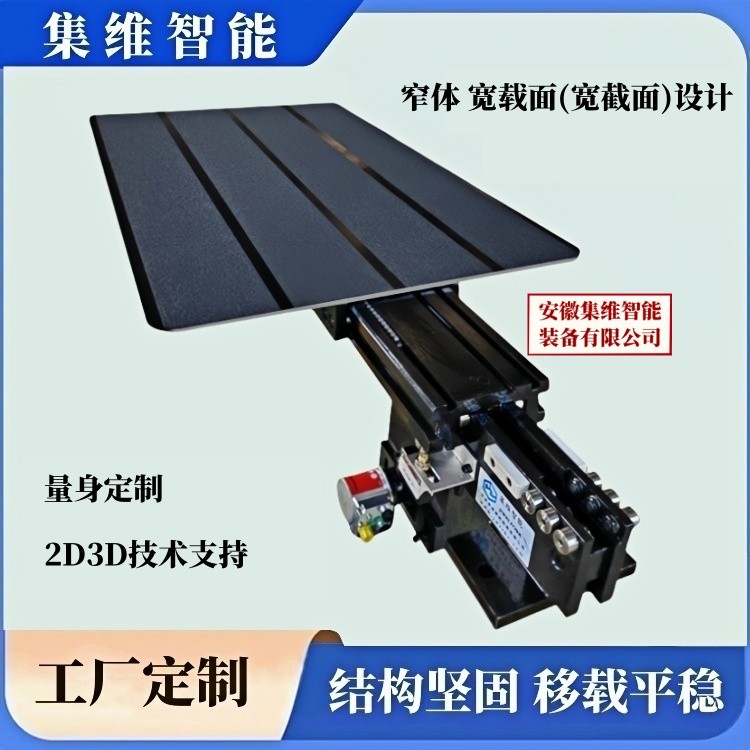

上圖：集維/AHJW系列-大板式（寬載面）-堆垛機伸縮叉_案例圖

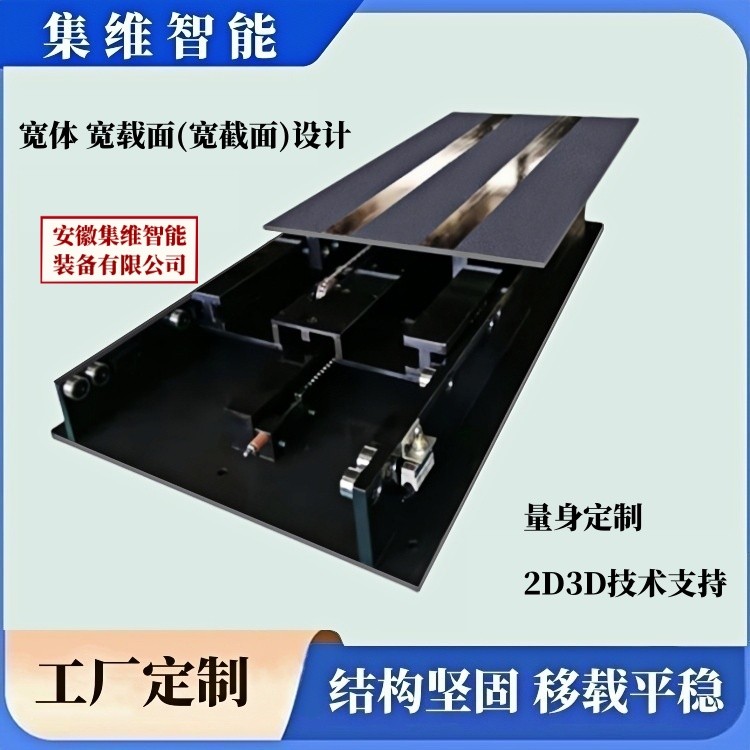

上圖：集維/AHJW系列-大板式（寬體寬載面）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-單指式或單列式、單臂式-雙伸位或雙深位（單電機）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-單指式或單列式、單臂式-雙伸位或雙深位（雙電機）-堆垛機伸縮叉_案例圖

    三、工作原理

    下叉體也稱固定叉體，它直接安裝在載貨臺或工作臺上，中叉體在齒輪齒條鏈條的驅動下，向外移動大約自身長度的一半，然后，上叉體(也就是前叉體)再從中間叉體的中點繼續向外延伸！

    也可根據實際需求采用四段式叉體結構，也就是在三節叉體的基礎上再増加一節叉體，即一節固定叉體、三節可移動叉體(上中叉體、下中叉體、上叉體)，構成所謂的雙深位（或雙伸位）結構，使伸縮叉的行程更大、移載距離更遠！

    四、常用規格型號

    為方便用戶對堆垛機伸縮叉的進一步了解，我們羅列了幾十種比較常用的規格，如：AHJW40～45系列、AHJW50～55系列、AHJW60～65系列、AHJW70系列、AHJW100系列、AHJW120系列、AHJW145系列等，可作為選型時的參考，但不能以此作為實用依據(見下面參數列表圖)！

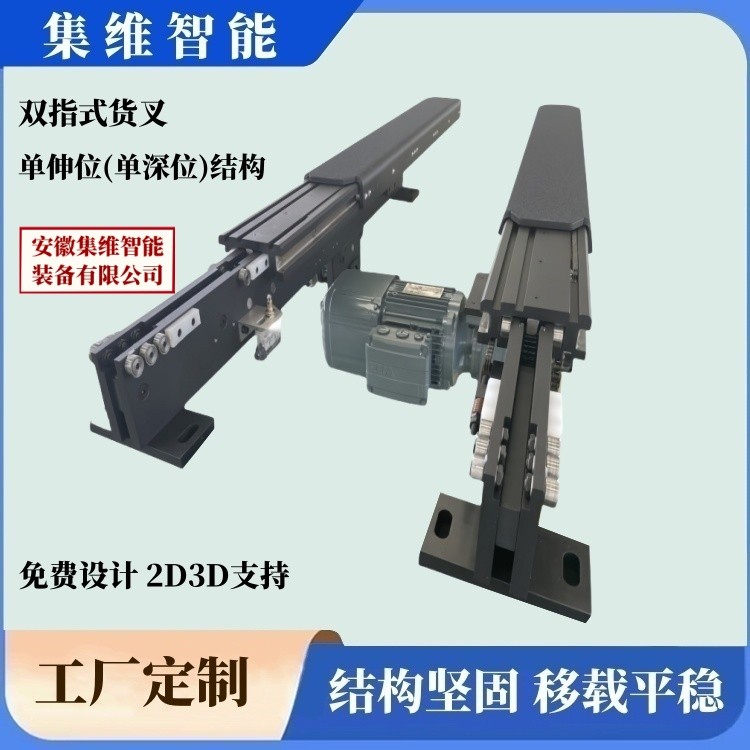

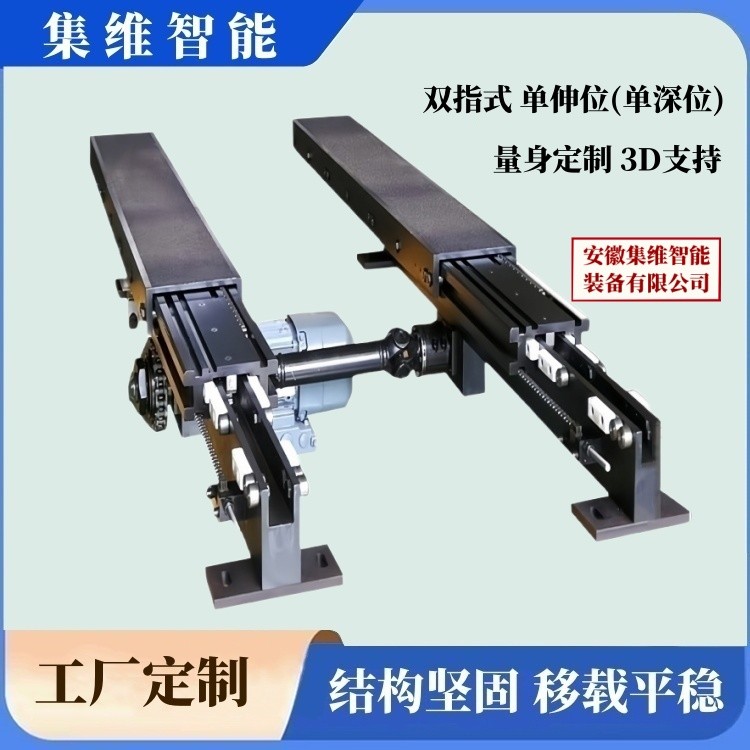

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-單伸位或單深位（R角）-堆垛機伸縮叉_案例圖

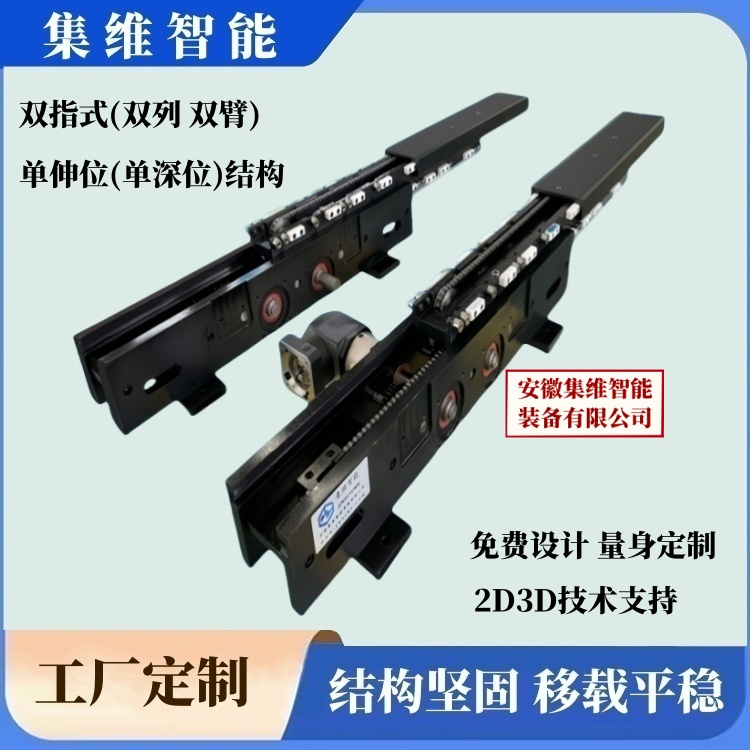

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-單伸位或單深位（直角）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-單伸位或單深位（輕載式）-堆垛機伸縮叉_案例圖

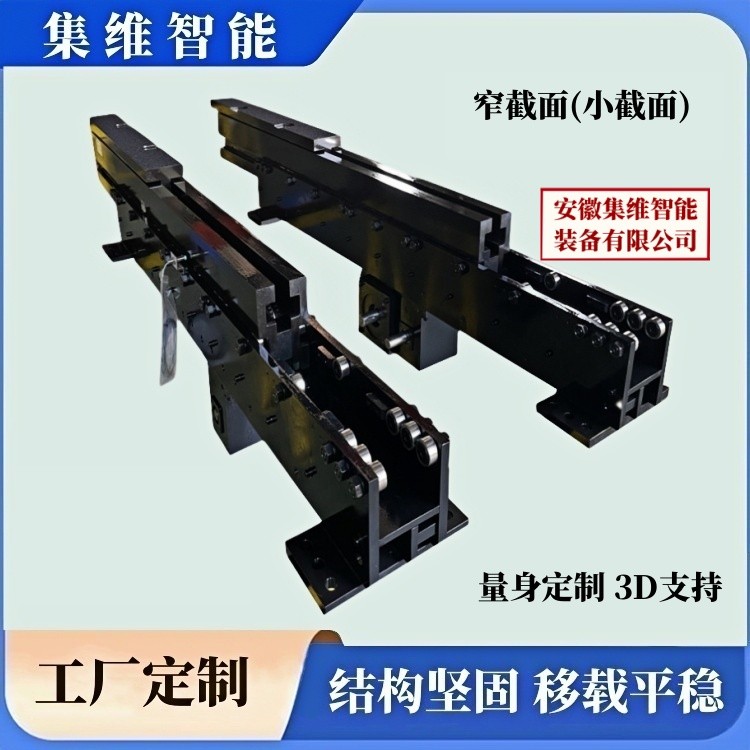

上圖：集維/AHJW系列-雙指式或雙列式-單伸位或單深位（窄截面或小截面）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-單伸位或單深位（不銹鋼）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-單伸位或單深位（）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-雙伸位或雙深位（R角）-堆垛機伸縮叉_案例圖

上圖：集維/AHJW系列-雙指式或雙列式、雙臂式-雙伸位或雙深位（直角）-堆垛機伸縮叉_案例圖

    五、應用范圍

    堆垛機伸縮叉有多種不同款式、多種結構類型，能滿足日常各種移載需求，它廣泛應用于立體庫、智能倉儲、物流配送轉運中心、自動化生產線、新能源換電站(重卡移動換電)、高溫爐作業、冷庫作業等多個行業領域，如：工業生產、設備制造、物流倉儲、商品制造、智能應用、航空領域、軌道交通、醫療器械、新能源制造、電子工業、五金電器、化工原料、造紙工業、文化教育、煙yan草cao工業、食品飲料、印鐵制罐、印刷包裝等等，因為其特殊的構造性，不僅可以在常溫下進行作業，也能在高溫或低溫下正常運行，具備全天候工作的性能！

    六、工廠簡介

    安徽集維智能裝備有限公司（馬鞍山市）是一家專zhuan業的堆垛機伸縮貨叉生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完wan全quan全自主設計、自行生產，擁有十多項實用新型專zhuan利證書，具備年生產1600多臺套各類堆垛機伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

上圖：集維/AHJW系列-堆垛機伸縮叉_檢測程序

上圖：集維/AHJW系列-堆垛機伸縮叉_性能優勢

上圖：集維工廠_資質證書

上圖：集維工廠_企業外景
