一、基本簡介

    雙深位堆垛機伸縮貨叉是一種執行機構，是為滿足高密度存儲需求而設計的一款移載或搬運設備，簡稱：雙深位貨叉、雙深位伸縮貨叉，它是高密度自動化倉儲的核心裝備和重要組成部分，具有載荷能力強、移載距離遠之特點，能滿足狹小空間（小范圍大容量倉儲）的移載需求，如：冷庫冷鏈、密集型智能倉儲等，是一種安全快捷、節能的運載工具！

    二、結構設計

    雙深位也稱雙伸位，雙深位堆垛機伸縮貨叉指的是貨叉的行程（或移載距離）可以伸入或深入到前后兩個或里外兩層的庫位中，行程比較大、移載距離比較遠，其伸縮距離可達到叉體（叉臂）自身長度的兩倍多，它是由上叉體（前叉臂）、上中叉體、下中叉體、下叉體（固定叉臂）等四段叉體疊加在一起組成的，下叉體（固定叉臂）安裝在載貨臺上，下中叉體在齒輪齒條或鏈輪鏈條的驅動下，向外移動大約自身長度的一半（不超過60%），上中叉體再?gòu)南轮胁骟w的中點繼續向外延伸，上叉體（前叉臂）再?gòu)纳现胁骟w的中點繼續向外延伸，使上叉體（前叉臂）的伸縮距離或移載距離更遠！

    二、結構分類

    雙深位堆垛機伸縮貨叉既可以單組叉臂立運行，也可以兩組叉臂組合運行，單組叉臂立運行的，簡稱：?jiǎn)瘟惺剑ɑ騿沃甘?、單臂式），常用于體積較小、重量較輕的物料移載，而兩組叉臂組合運行的，則稱之為：雙列式（或雙指式、雙臂式），主要用于體積比較大、質量比較重的物料移載，如：大型托盤工件！

    無論是單列式（或單指式、單臂式）的雙深位伸縮貨叉，還是雙列式（或雙指式、雙臂式）的雙深位伸縮貨叉，在動力配置上，它既可以采用單電機設計，也可以采用雙電機驅動！單電機就是一臺電機驅動整臺貨叉的運行，雙電機就是由兩臺電機分別驅動貨叉的上叉臂、上中叉臂和下中叉臂的運行，不同的載荷要求、不同的使用環境，采用不同類型的貨叉！

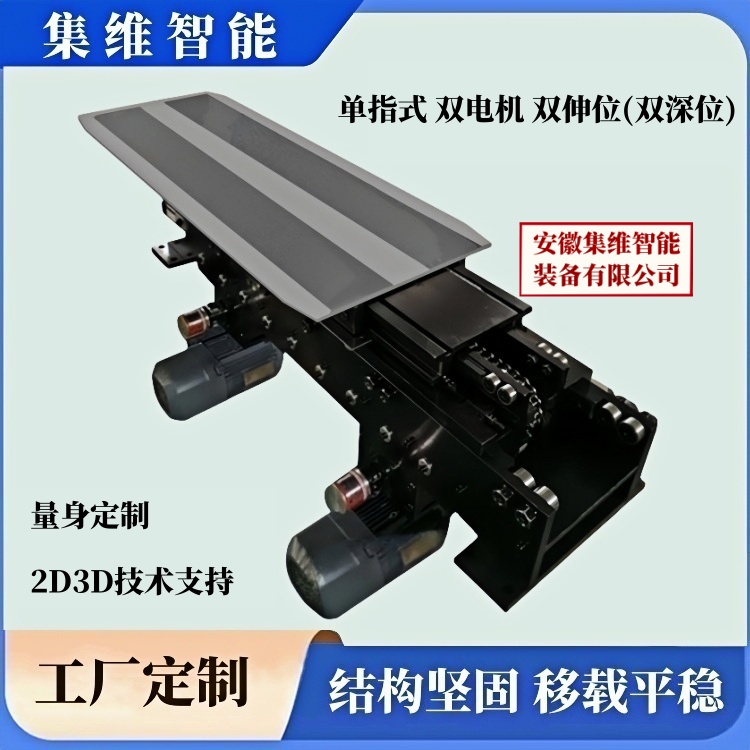

【上圖】集維品牌：?jiǎn)瘟惺?雙深位堆垛機伸縮貨叉_案例圖1

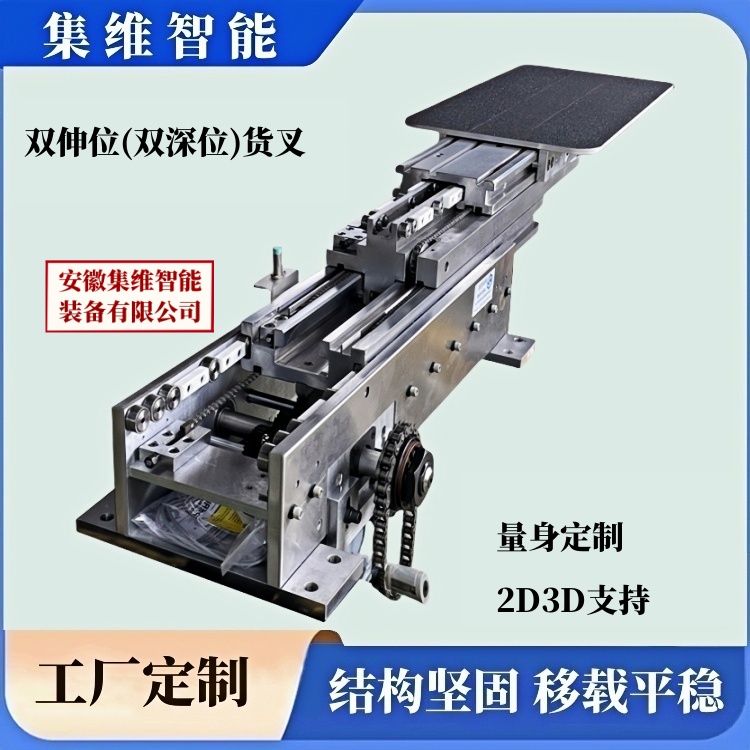

【上圖】集維品牌：?jiǎn)瘟惺?雙深位堆垛機伸縮貨叉_案例圖2

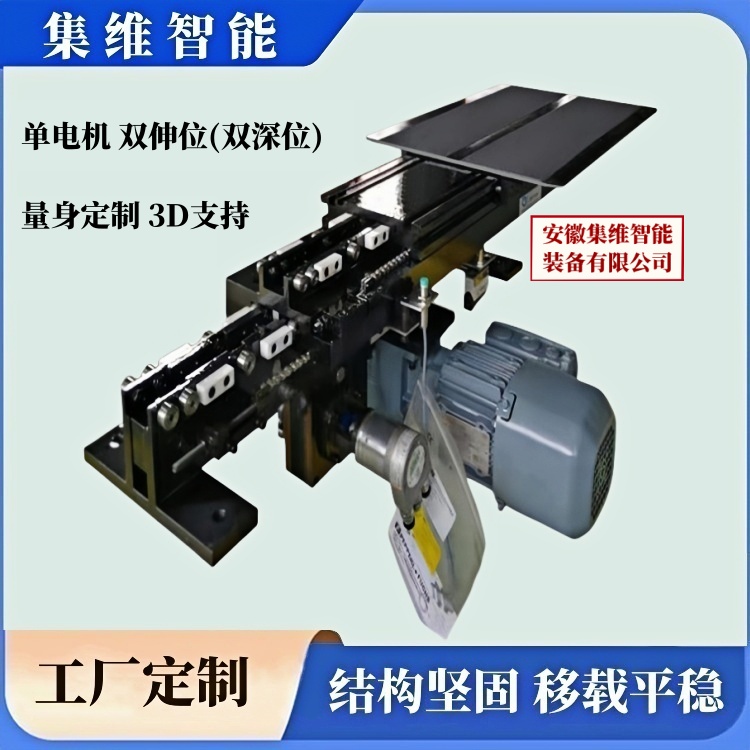

【上圖】集維品牌：?jiǎn)瘟惺?雙深位堆垛機伸縮貨叉_案例圖3

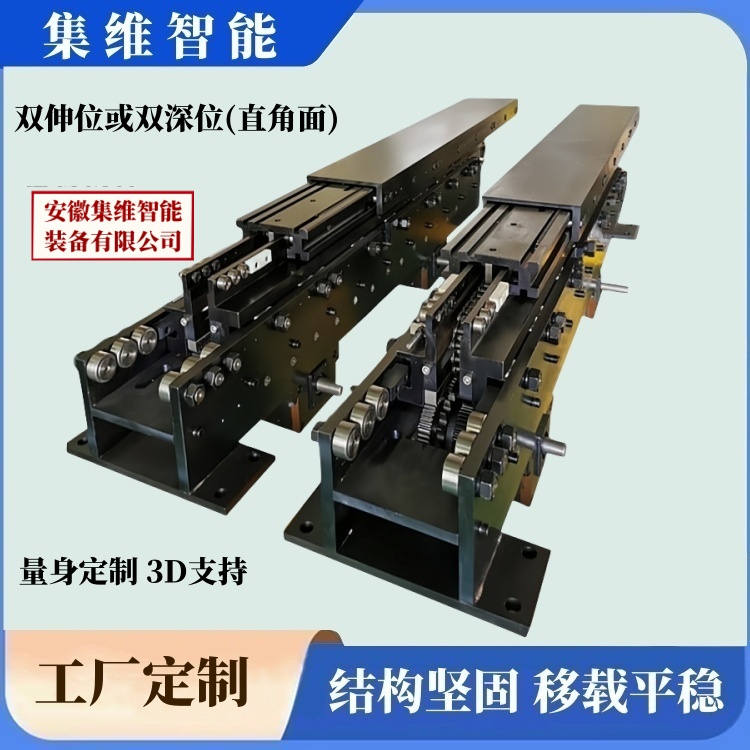

【上圖】集維品牌：雙列式-雙深位堆垛機伸縮貨叉_案例圖1

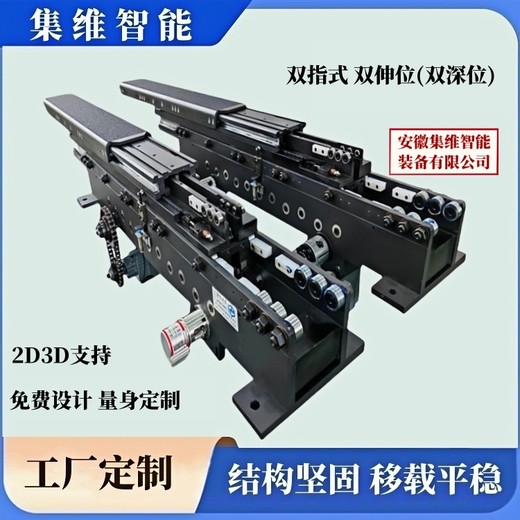

【上圖】集維品牌：雙列式-雙深位堆垛機伸縮貨叉_案例圖2

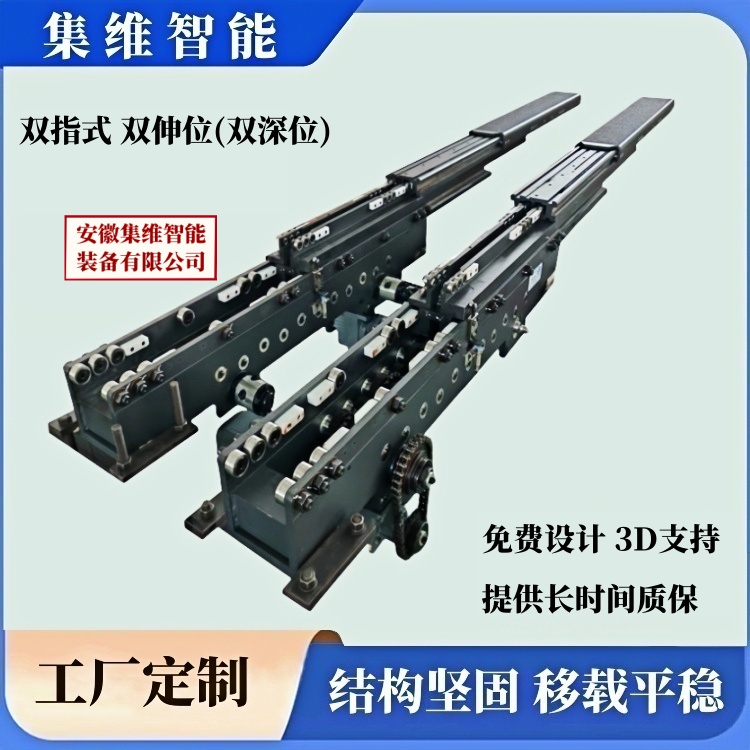

【上圖】集維品牌：雙列式-雙深位堆垛機伸縮貨叉_案例圖3

【上圖】集維品牌：雙列式-雙深位堆垛機伸縮貨叉_案例圖4

    三、常用配置

    (1).叉體材料：42CrMo高強度碳鋼（經過二次鍛打）

    (2).滾動軸承：IKO或KIS

    (3).傳動鏈條：桂盟鏈條

    (4).導向滑塊：UPE分子

    (5).扭力限制器：Mikipulley

    (6).限位開關（行程開關）：D4MC-5020-Nomron

    (7).中位開關（感應開關）：NBN4-12GM50-E2 P+F（PNP常開）

    (8).編碼器： 8.F5868.12CN.C122 kubler（庫伯勒）、或CMV582M-00022 TR（帝爾）,（注：伺服電機可直接使用自帶編碼器）

    (9).動力配置：SEW變頻電機（或：臺達、三菱、西門子、步科、松下、匯川、精研等品牌伺服電機，可按用戶使用習慣配置）

    五、工廠簡介

    安徽集維智能裝備有限公司(馬鞍山市)是一家專業的伸縮貨叉（移載貨叉）生產制造廠家，擁有完整的質量管理體系、豐富的設計經驗，雄厚的加工實力，完全自主設計、自行生產，擁有十多項實用新型專利證書，具備年生產1600多臺套各類伸縮貨叉（移載貨叉）的制造能力，具有快速完成方案的設計能力，短期交付的生產加工能力，具備提前交付或快速交付的應急能力，是業內較具規模的實體工廠！

【上圖】集維品牌：雙深位堆垛機伸縮貨叉_性能優勢簡介

【上圖】集維工廠_企業資質證書

【上圖】集維工廠_企業外景
