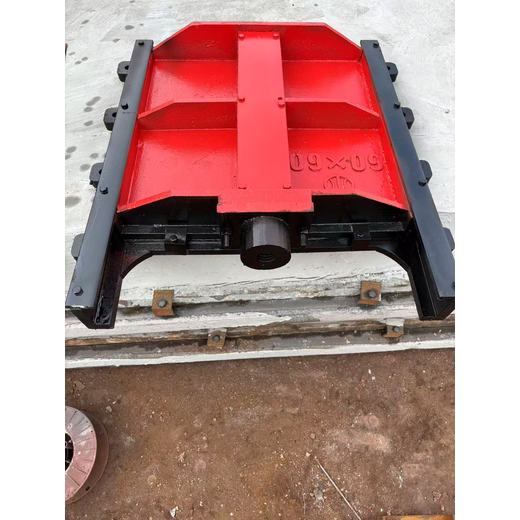

昌吉渠道攔水擋水閘門0.6米 0.6米手動鑄鐵閘門 螺桿啟閉機

1、在閘門裝置前,檢查各部銜接部位的螺栓能否因運輸裝卸中形成的松動,如有松動應以加固。
2、檢查主立框與附框、主立框與橫框、閘板與閘框銜接的止水面能否有錯位,如有錯位則松動聯合螺栓將止水面調整在同一平面內。必需采用需求整體裝置,嚴禁拆開裝置。
3、裝置調整,閘門的一期工程根底布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位,穿好各調整螺栓并擰緊,找好閘門前后、左右的正確位置,找直找平,用拉線加以固定,然后調整螺栓與工程鋼筋焊接,再用塞尺檢測確保各止水面的間隙在0.3mm以下可停止二期澆注。

昌吉渠道攔水擋水閘門0.6米 0.6米手動鑄鐵閘門 螺桿啟閉機

鑄鐵閘門的日常運用與養護:
1、在啟閉時應留意閘板的上、下極限位置,以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。
2、在運用中應停止機器部件停止防銹處置,并定期在止水面上抹黃油,以啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處,將閘門暫停1分鐘,應用門底激流沖底槽內的雜物后再將閘門關閉. PGZ鑄鐵拱形閘門是以鑄鐵為原料制作的,具有耐腐蝕,止水密封好,安裝簡單,使用壽命長等特點。
PGZ鑄鐵拱形閘門的安裝:

1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許壓力0.1MPa。
3、閘板壓離門框允許壓力0.02MPa。
4、密封工作部位滲漏量不太于1.24L/min.m。
單向鑄鐵閘門特性:
1、材質:TH200灰鑄鐵或球墨鑄鐵 2、規格:按客戶要求定做 3、產地:河北新河縣弘洋水利機械廠 4、運輸:物流配貨
鑄鐵閘門的日常運用與養護:
1、在啟閉時應留意閘板的上、下極限位置,以免損壞閘門或啟閉機。假如在啟閉機過程中如有異常狀況應立刻中止運用并及時檢查處置。
2、在運用中應停止機器部件停止防銹處置,并定期在止水面上抹黃油,以啟閉時閘板與閘框的止水分離面潤滑。閘門關閉時在距底面100mm處,將閘門暫停1分鐘,應用門底激流沖底槽內的雜物后再將閘門關閉. PGZ鑄鐵拱形閘門是以鑄鐵為原料制作的,具有耐腐蝕,止水密封好,安裝簡單,使用壽命長等特點。

昌吉渠道攔水擋水0.6米 0.6米手動鑄鐵閘門 螺桿啟閉機

PGZ鑄鐵拱形閘門的安裝:

1、閘門應按圖示位置安裝、閘板設于迎水面。

 2、閘板壓向門框允許壓力0.1MPa。

3、閘板壓離門框允許壓力0.02MPa。

 4、密封工作部位滲漏量不太于1.24L/min.m。
結構特點和工作原理: 1.鑄鐵鑲銅閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成,其中門框和閘板均選用灰口鑄鐵或球墨鑄鐵制成, 導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 (對中*********的閘門,其導軌可與門框澆注成一體),導軌長度一般為閘門全開啟高度的1/2~1/3,因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓 能力大。

 2采用預埋鋼板或預埋螺栓式安裝,安裝、調試、使用、維護方便,使用壽命長。 通過楔塊裝置的楔緊達到密封,密封材料為銅合金或橡膠,并經精密加工后配研,故密封性好。
鑄鐵閘門用途: 閘門主要用于給排水、防汛、灌溉、水利、水電工程中,用來截止、疏通水流或起調節水位的作用。閘門可分為ZMF方形、ZMY圓形、和ZML法蘭圓閘門三類,根據建設部通用標準和美國AWWA標準設計生產。它采用特的外弧形設計,結構合理、受力均勻,采用灰口鑄鐵或球墨鑄鐵、不銹鋼制造,止水密封面 鑲銅條或橡膠,并經精密加工后配研,達到平面接觸密封,密封性能好,當密封止水性能下降時,可通過楔塊裝置的調整加以解決。

昌吉渠道攔水擋水閘門0.6米 0.6米手動鑄鐵閘門 螺桿啟閉機
