長園深瑞ISA-358G 備用電源自動投入裝置
ISA-358G 備自投裝置，用于實現 110kV 及以下電壓等級、不同接線方式變電站的備用電源自
動投入功能。
型 號 功 能 說 明
ISA-358GA
適用于兩段母線互為備用、兩條進線互為備用或兩臺變壓器互為備用的方式，并提供負荷均分
及分段開關的保護功能。大多數變電站采用這三種備自投模式之一。
ISA-358GC 適用于兩段母線互為備用，提供負荷均分功能并提供分段開關的保護、測控、操作等功能。
9.1 基本配置
備自投及
繼電保護配置：
? 兩段母線互為暗備用的分段斷路器備自投（FBZT） ? 具備均分負荷功能
? 備自投成功后三段過負荷聯切
? 兩臺變壓器互為明備用的變壓器備自投（BBZT）（358GA 有）
? 兩條進線互為明備用的進線備自投（LBZT）（358GA 有）
? 分段開關的二段復合電壓閉鎖過流及后加速保護
? 兩段母線 PT 斷線告警
? 兩回進線 PT 斷線告警（358GA 有）
? 全所無壓告警
? 備自投閉鎖告警
? 斷路器拒動告警
? 分段開關的操作回路及控制回路斷線告警（358GC 有）
測控功能
（ISA-358GC）：
? 3 路通過操作回路采集的位置遙信
? 23 路遙信開入采集，軟遙信包括備自投充電標志
? Ia、Ib、Ic、Uab1、Ubc1、Uca1、Uab2、Ubc2、Uca2、Pa、Pb、
Pc、P、Q、S、COSφ、Fr 共 17 個遙測量
? 遙控操作開關和軟壓板，并作遙控操作記錄及統計
? 大容量的事件記錄、SOE 記錄、自檢記錄、瞬時閉鎖保護記錄
? 高達 11 次的諧波分析功能
? 具有和五防主機同規則的間隔五防閉鎖遙控功能
9.2 備自投一般性說明
9.2.1 備自投基本原則
1) 只有工作電源確實被斷開后，備用電源才能投入。工作電源失壓后，備自投起動延時到后總是
先跳進線斷路器，確認該斷路器在跳位后，備自投邏輯才進行下去。這樣可防止備自投動作后
合于故障或備用電源倒送電的情況。但故障不應由備自投切除，故備自投動作跳工作電源的時限應長于有關所有保護和重合閘的*長動作時限。
2) 備自投備用對象故障，應閉鎖備自投。如低壓出線故障而出線保護拒動，引起主變后備保護動
作切除主變而造成母線失壓時，應閉鎖低壓側分段備自投、變壓器備自投；主變保護全跳主變
時，應閉鎖高壓側分段備自投（即橋斷路器自投）。對內橋接線方式，由于進線備自投不可能投
于故障變壓器，故不必閉鎖進線自投。
3) 備自投延時是為了躲母線電壓短暫下降，故備自投延時應大于*長的外部故障切除時間。因母
線的進線斷路器跳開而引起母線失壓，且進線無重合閘功能時，可不經延時直接跳開斷路器，
以加速合備用電源。如主變差動保護或本體保護動作全跳主變時，可加速低壓側分段備自投和
變壓器備自投動作。
4) 人工切除工作電源時，備自投不應動作。本裝置引入各工作斷路器的合后接點，就地或遠控跳
斷路器時，其合后接點斷開，備自投退出。若無法引入合后接點，在人工切除工作電源前，應
備自投退出工作，可以用手動切換開關退出，或解開相應出口壓板或由整定退出。
5) 備用電源不滿足有壓條件時，備自投不應動作。這種情況下，本裝置閉鎖備自投，該延時
（d801/d802）可根據實際情況確定，一般取值為（備自投動作延時＋1s）。

主營產品: 北京四方,南瑞繼保,國電南自,長園深瑞

湖北飛馳科技有限公司，是一家專業從事智能電網工程建設、電力自動化控制系統開發、電力繼電保護裝置、微機消諧裝置、小電流接地選線裝置、電能質量在線監測裝置的研發生產及銷售的高新技術企業，公司座落于舉世聞名的水電名都-宜昌市， 公司現擁有寬敞整齊的標準化生產廠房、先進的生產設備、精湛的制造工藝、嚴格的生產流程和完善的管理體系；公司與三峽大學、華中科技大學、武漢大學等國內外知名院校深度合作，引用業內先進技術結合國際領先的生產設備，用一流的制造工藝及精密的檢驗檢測設備，打造出科技含量的電力自動化解決方案及智能配電設備。公司全面通過ISO9001-2000國際質量體系認證，，為企業的可持續性發展提供了有力保證。所有產品均已經通過電力科學院及電力工業電力系統自動化設備質量檢驗中心多項認證并取得相關證書。公司產品已大量運用于電力、礦產、交通、化工、能源等行業，并得到廣泛認可及好評。 公司成立至今，得到了各級政府和社會各界的高度關注和大力支持。公司秉承“誠信至上，質量”的經營理念，著力打造“高品質、高技術、高標準”的產品服務市場，為客戶提供更完美產品及體貼周到的售前、售中、售后服務支持，使公司從激烈的市場競爭中脫穎而出，產品遠銷海外。在全體員工的共同努力下，公司得到了廣大客戶厚愛，受到用戶好評。連續幾年獲得各種榮譽獎項。 科技是生產力，誠信是立人之本。湖北飛馳科技有限公司期待與您至誠合作，攜手并進，共創輝煌！

•

  長園深瑞ISA-348G電抗器保護測控裝置

  123元

  產品名：電抗器保護

•

  長園深瑞ISA-353G線路光纖縱差保護測控裝置

  123元

  產品名：光纖縱差保護

•

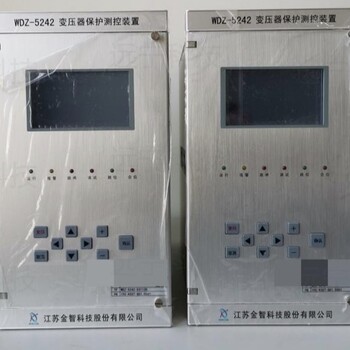

  金智科技WDZ-5242變壓器保護測控裝置
