峰—峰值（Vp-p）電壓表的基本原理如圖2所示，輸入信號通過電容器C1隔離直流信號，取出有效交流輸入信號，由二極管VD2整流后儲存在電容器C2之中，再用一個高輸入阻抗的放大器對整流后的信號進行放大，并在一定的時間范圍內將峰值保持，通過表頭M指示出Vp-p。 [3]

經過同樣的分析，如果峰值電壓表測量被測電壓的峰值為Up。按正弦有效值定度，則示值α為
即用峰值交流電壓表測量非正弦交流電壓時，電壓表仍然可以反映出被測電壓的峰值。但由于電壓表刻度是以正弦波有效值定度的，它是正弦波峰值的/倍。因此，把指示值乘以倍才能表示被測電壓的峰值，而要知道被測電壓的有效值時，根據其波形的性質，按波形換算表算出被測電壓的有效值。

從峰值檢波器的工作波形可以看出，檢波器輸出電壓的平均值總是略小于被測電壓的峰值。而在討論過程中，忽略了這個小的誤差，此時產生的誤差即為理論誤差。

均值電壓表
(1)均值檢波器的輸入阻抗低，通過阻抗變換來提高電壓表的輸入阻抗。工作頻率范圍一般為20 Hz～l MHz。
(2)讀數按正弦波有效值刻度，只有測量正弦電壓時，讀數才正確。若測量非正弦電壓，則要進行波形換算。

該試驗儀是一臺由計算機測控，能滿足各種電器產品和絕緣樣品的電壓沖擊試驗設備，滿足標準：GB/T17627.1－98。 [2]
一般簡易型試驗儀器多為小型3000~6000V，可以完成簡單的電壓沖擊試驗。但對模擬雷電沖擊試驗卻因電壓太低而試驗受限。 [2]
沖擊電壓包含很高頻率的諧波，可采用變頻電量變送器、變頻電量分析儀、寬頻電量分析儀等電測裝置/儀器進行測量。如圖1所示就是一個實際測量的沖擊電流波形。

低壓成套、電線電纜企業的“3C”認證出廠檢驗設備 滿足國標BG/T14048－2000、GB7251、IEC 61730-2005、GB4706、GB3048等標準要求，用于防雷變壓器、太陽能、低壓成套、低壓電器、電度表、電機、電線電纜、漏電保護器等產品的安全性能檢測。沖擊電壓,直流耐壓雙輸出。液晶顯示，同時顯示直流電壓、沖擊電壓、間隔時間、沖擊次數。微觸按鍵,中英文菜單操作。提供1/100分壓接口，用于示波器跟蹤輸出電壓波形及監控輸出電壓，電動輸出波形無振蕩及失真。豪華鋁合機外箱設計，可選中英文面板。 [3]

1、手動/自動雙模式，手動模式通過調節旋鈕手動調節沖擊電壓，自動模式?jīng)_擊電壓值由系統自動調節，從1KV－12KV以1KV為檔共12個檔位，精度3%。（可增加13.6KV自動檔位） [4]
2、具有程控自動功能，提供485通訊接口及程控協議，可根據需要組建程控測試系統，通過計算機或者程控網絡控制沖擊電壓及各項參數。 [4]
3、提供1/100分壓接口，用于示波器跟蹤輸出電壓波形及監控輸出電壓，電壓輸出波形無振蕩及失真。
4、12864液晶顯示，同時顯示直流電壓、沖擊電壓、間隔時間、沖擊次數。
5、觸摸按鍵，微電腦控制，可選中英文程序菜單及中英文面板，方便出口。 [4]
6、豪華鋁合金外箱設計。

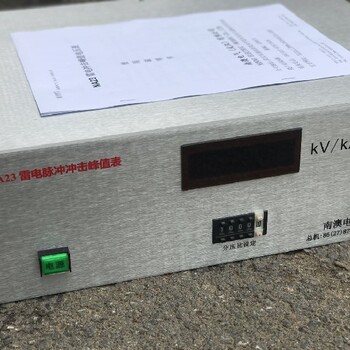

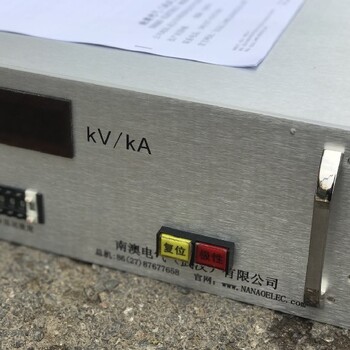

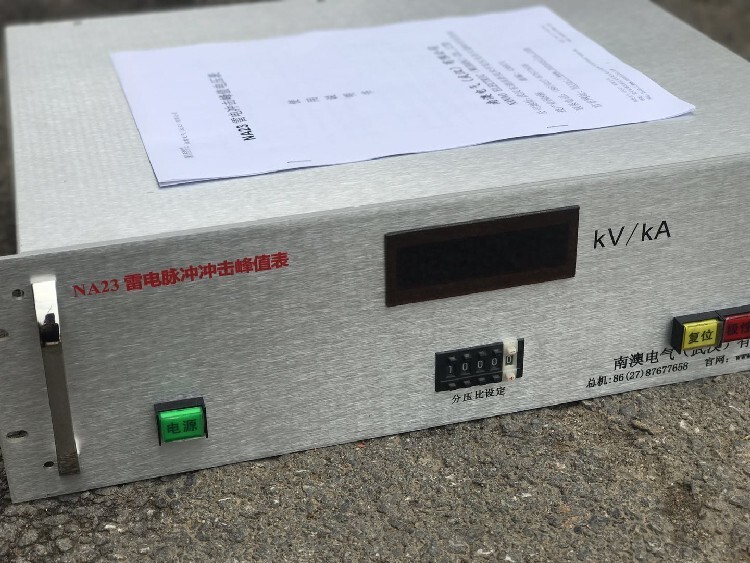

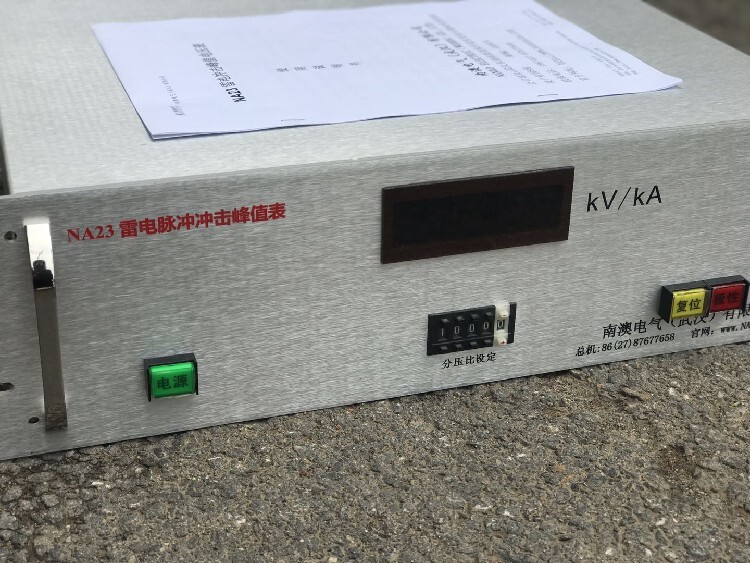

通過測量電纜，該設備連接至沖擊電壓分壓器(電阻型或電容型設備)的低壓臂或大電流分流器上。對于測量分壓器(分流器), 沖擊峰值電壓表將引入一個2MΩ∥39pf的負載。如果需要，例如在電阻型沖擊分壓器的情況，可將75Ω(或50Ω)的匹配電阻加在該表的兩個輸入端之一。該裝置允許輸入的大脈沖電壓峰值為1600V。測量值以5位數字直接顯示，單位為kV。
