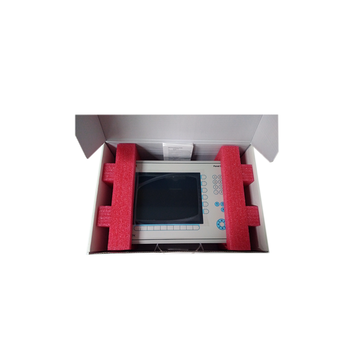

用于過程自動化系統的一系列用戶友好、直觀且符合人體工程學的操作面板
Panel 800版本6.2系列由用戶友好、直觀且符合人體工程學的操作面板組成，這些操作面板將纖薄、節省空間的尺寸與全面的功能相結合。Panel 800版本6由標準的黑色堅固面板組成，擁有更多接口選項、速度和明亮的顯示。
旨在使過程自動化變得容易，所有11個面板都配備了的過程和設備控制功能，通過觸摸液晶顯示屏進行操作。結合市場的性能和驚人的圖形能力，Panel 800侵蝕了普通操作面板和基于PC的HMI之間的界限。所有面板都使用ABB的Panel Builder工具進行配置，該工具包含應用中所需的所有基本功能。這些功能是根據客戶的需求和偏好進行測試和開發的。
使用方便
一個完全可部署的HMI，具有全面集成的模板和庫，適用于所有可能的流程。Panel Builder工具具有熟悉的Microsoft Windows環境和多語言支持，可實現非?？焖?、簡單和的工程設計。
的圖形
TFL/LED顯示屏中基于矢量的高分辨率圖形，具有基于圖標的界面導航和控制。
強大可靠的技術
面板800由堅固但重量輕的壓鑄粉末涂層鋁外殼構成。IP65/IP66前殼可承受潮濕、多塵和苛刻的環境。工作溫度范圍在-30oc至70o高濕度為95%。
真正開放的平臺
構建于開放式體系結構和技術之上。NET框架，這些面板能夠多品牌控制器連接。多種連接選項可用于本地通信、擴展、遠程訪問等。
點擊這里了解有關Panel 800特性和優勢的更多信息。
所有 Panel 800 Version 6 的開發宗旨均是滿足人機通信的需要。 其中
融入了許多內置功能，如顯示和控制文本、動態指示、時間通道、警報和
配方處理。
Panel 800 Version 6 產品主要以面向元件的方式工作，從而便于熟悉和使
用。 通過 Panel Builder 配置工具可在 PC 上進行配置。 然后，便可將
項目傳遞到操作面板，并存儲在操作面板中。
PLC、伺服機構或驅動器等各類自動化設備均可連接到 Panel 800 Version 6。
在本手冊中，術語“控制器”即表示所連接的設備。
如果使用的電源滿足安全標準且僅為操作員面板供電，則不會出現任何問
題。 請參閱上圖中的 1。
但是，如果使用為其它單元供電的 24 V 電源，我們提醒您務必小心，請
參閱上圖中的 2。 操作員面板不具備符合安全要求且能夠承受 230 V AC
到 24 V DC 的短路的絕緣性能。 假設 24 V 饋電安全，例如，SELV 符合
EN 60950（防電擊保護）和 UL 950。
以下將舉例說明，在小型控制器中，24V 繼電器觸點與 230V AC 繼電
器觸點混合時，安全的 24V DC 電源會損壞的原因。 檢查“24V DC 和
230V AC 之間的間隙和爬電距離是否符合 EN 60950 或 UL 950”。 如果
不符合，請將單的 24V 裝置接入操作面板。
如果 24V DC 和 230V AC 繼電器觸點之間的距離足夠大，則可以使用同一個
24V 裝置為所有裝置供電。 請參見上圖中的標號 3。
38 3BSE082143-600
7 額外安裝提示 電流隔離
將 24V 電源上的 0V 接地，請參見上圖中的標號 4。 這樣做有三個好處：
? 安全性得以提高。 由于 0 V (24 V) 和 230 V 相之間連接故障或發生短
路，24 V 進給未激活。
? 將 24V 電源上的瞬變電流接地。
? 不存在與地面相比，24V 電源處于高電位的風險。 由于存在大量靜
電，這種現象并非不常見。
電流隔離
通訊端口 COM1 和 COM2 從終端和輸入電源有內置電流隔離。 通信端口
接地連接到保護接地，因此連接到另一個。 以太網端口也需電流隔離。
終端與輸入電源之間沒有電流隔離。 如果需要在終端與電源之間進行
電流隔離，則需要外部隔離設備。
將外圍設備連接到終端時要注意。 包括 USB 設備在內的許多外圍設備，
將終端信號接地 (0 V) 連接到保護接地。 連接信號接地和保護接地可能
增加電氣排放，并導致通信錯誤。
