供應商	上海韋米機電設備有限公司店鋪
認證
報價	人民幣 680.00元
品牌	MICKERS/威格士
材質	鑄鋼
適用機械	裝載機
關鍵詞	調節閥,調速閥,液控單向閥,電磁閥
所在地	上海浦東金豫路100號禹洲金橋國際2期2號樓1017室

產品詳細介紹

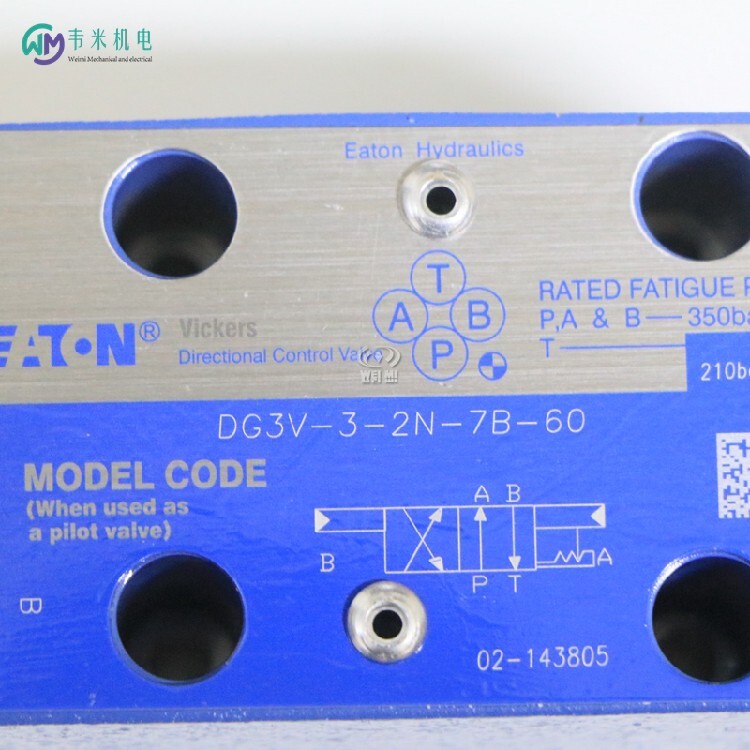

威格士單向閥DGMX2-3-PA-BW-

現場快速判斷電磁閥好壞方法
一、檢查是不是電磁閥電磁線圈故障？
在DCS上給二位閥給開或者關的信號，然后看電磁閥是否得失電，一般在現場聽聲音即可。若聽不到，那線圈肯定是有問題，至于電磁閥本身是不是有問題？（下面解釋）
如果電磁線圈問題，檢查接線，看是不是有虛接，或者有短路現象，如果線路上沒問題就是電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。
二、若線圈是好的，那就是電磁閥本身的問題。
一般可以在手動調節處用一字起由1調到0位置，使閥打開，若是能打開就說明的確是線圈的問題，換個線圈就可以了，若打不開，就拆電磁閥，看是不是閥芯卡住，或者是有雜粒堵，清洗正確應該用CCL4，但是考慮到現場沒有條件的話，可以用汽油，實在沒有用水也可以，清洗后可以用現場儀表氣進行吹干，拆時務必記好各部件的順序，不注意的話，裝的時候很容易出錯，順序記錯就算你清洗好電磁閥，即使電磁閥已經通了也還是打不開的！
CG5V-6FW-D-M-U-H7-11
CG5V-6CW-D-M-U-H5-20
CG5V-6FK-D-MU-C6-11
DG5V-8-H-6C-T-M-U-D-10
DG5V-8-H-6C-T-M-U-H-10
DG4V-3-6-CM-U-D6-60
DG5V-7-6C-T-VM-U-H5-40

電磁閥選型
1、經濟性
有很多電磁閥可以通用，在選擇的過程中應選用產品。
2、安全性
一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。電磁閥的高標定公稱壓力一定要超過管路內的高壓力，否則使用壽命會縮短或產生其它意外情況。
有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王(SLF)電磁閥。爆炸性環境選用相應的防爆產品。
3、可靠性
電磁閥分為常閉和常開二種;一般選用常閉型，通電打開，斷電關閉;但在開啟時間很長關閉時很短時要選用常開型了。
壽命試驗，工廠一般屬于型式試驗項目，確切地說我國還沒有電磁閥的標準，因此選用電磁閥廠家時慎重。動作時間很短頻率較高時一般選取直動式大口徑選用快速系列。
4、適用性
管路中的流體和選用的電磁閥系列型號中標定的介質一致。流體的溫度小于選用電磁閥的標定溫度。電磁閥允許液體粘度一般在20CST以下，大于20CST應注明。
工作壓差，管路高壓差在小于0.04MPa時應選用如ZS,2W,ZQDF,ZCM系列等直動式和分步直動式。工作壓差大于0.04MPa時可選用先導式(壓差式)電磁閥，工作壓差應小于電磁閥的大標定壓力。
一般電磁閥都是單向工作，因此要注意是否有反壓差，如有安裝止回閥。
流體清潔度不高時應在電磁閥前安裝過濾器，一般電磁閥對介質要求清潔度要好。注意流量孔徑和接管口徑，電磁閥一般只有開關兩位控制;條件允許請安裝旁路管，便于維修;有水錘現象時要定制電磁閥的開閉時間調節。
DG5V-7-2C-M-U-H7-30
DG4V-3-2AL-M-U-H7-60-P13
DG4V-3-2A-M-U-H7-60-P13
DGMC2-5-AB-FW-BA-FW-30
DGMFN-3-Y-A2W-B2W-41
DGMFN-7-Y-A2W-B2W-30

注意環境溫度對電磁閥的影響電源電流和消耗功率應根據輸出容量選取，電源電壓一般允許±10%左右，注意交流起動時VA值較高。
注意 | 電磁閥保養維修
注意事項一
先導式電磁閥，要檢查管道內壓差是否太小，壓差太小電磁閥就不能正常工作，在這種情況下，就需選用直動式電磁閥。而壓差太大，遠遠超過電磁閥的設計值，也無法正常工作，就應選用高壓電磁閥了。
注意事項二
電磁閥一般都是水平安裝，如果椒側裝的話，有可能造成閥門關閉不嚴，即內漏，因盡量避免側裝。
注意事項三
使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
注意事項四
工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。
注意事項五
電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
注意事項六
應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
注意事項七
電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方再投入使用。
DGMPC-3-ABK-BAK-41
DGMPC-7-ABK-30
DGMPC-7-ABK-BAK-30
XG2V-8FW-10 2
DGMR1-3-PP-CW-B-40
CG5V-6GW-D-M-U-H7-11-4
DG3VP-3-102A-V-M-U-H-20

電磁閥并不是一個易壞件，通電不能動作，很有可能在控制、連接處出現了問題。
電磁閥氣缸
介紹一下電磁閥氣缸，電磁閥氣缸是線圈控制通壓縮空氣和有壓力氣體進行工作的，當需要?dú)飧讋幼鞯臅r候給電磁閥電信號，線圈得電以后產生磁力吸合閥芯，可以讓原來不通的兩個氣管接通達到控制氣缸動作的作用。
通常這種電磁閥氣缸是通過PLC或者單片機進行控制的，電壓會有24V和220V兩種，其中氣缸兩端還會帶有限位開關，可以對機械臂，小車工件定位，達到自動化控制要求。
檢查電磁閥是否故障
電磁閥有電，但是我們不能確定電壓是否足夠，在確保有電的情況下，我們還需要使用萬用表測量的電壓，而且電壓不能混用，24V線圈不能接220V的電壓。
如果電壓也正常，我們就要用手觸摸電磁閥是否真的工作，電磁閥在工作的時候會有聲音，而且有震動，在觸摸電磁閥表面會感覺到電磁閥產生磁力，吸合閥芯的振動，如果感覺沒有震動而且表面發燙就說明線圈出了問題
檢查氣源氣缸
如果電磁閥也沒有問題，那么下面就是要檢查氣源氣缸是否被堵塞，一般我們是氣缸使用的是壓縮空氣，查看壓縮空氣壓力是否有問題，沒有問題的情況下，在檢查氣缸內部是否被吹入雜物，擋住了氣源。
還有就是檢查氣管所插入的方向，氣缸一般是有兩個方向就是伸縮，也會有兩個氣動接頭，想要生的時候電磁閥打開，想要說的時候電磁閥關閉，如果把氣源接頭接錯了位置，接了相反的位置，氣缸也是無法動作的。
檢查限位開關
除了氣源接頭位置以外，限位開關在編程的過程中也有可能出現錯誤，想要?dú)飧咨斐?，然而在編程的時候卻把縮回限位放到了伸出限位中去，這個時候電磁閥有電，但是遲遲不工作是因?yàn)橄尬婚_關出現了輸入錯誤。
檢查PLC編程中是否有錯誤，也可以檢查現場布局中所使用的兩個限位開關是否異常，一般限位開關為常閉狀態，如果氣缸到達位置限位開關會變?yōu)槌ｉ_而且發亮，很明顯的就能看出問題。
實在沒有方法，我們就要把整套電磁閥機器剛從設備或者生產線中拆除，直接介入電源查看能否正常工作，如果這種情況下是可以工作的，那就要拍出編程連接是否出現了問題。
電磁閥和氣缸都是自動化生產線中輔助元器件，我們一定要搞清楚它的控制原理及接線原理，只有學會了氣缸，學會了電磁閥才能更好的進入自動化行業。
DG4V-5-22AJ-M-U-H7-22
DG5V-7-6C-M-U-H7-30
DG5V-7-6C-T-M-U-H7-30
DGMFN-5-Y-A2W-B2W-30
DGMPC-5-ABK-BAK-30
DGMPC-7-ABK-BAK-30
KDG5V-5-33C-60N40-X-VM-U-H1-10

電磁閥是工廠中常見的一類設備，它是用電磁來控制管道中流體介質（液壓油或壓縮空氣）的流動方向、流量及速度的設備。在控制系統中，它屬于執行機構。
電磁閥在使用時，有以下幾點需要注意：
　　1、要根據其應用環境，選擇合適的電磁閥，不能混用。比如，要工作在腐蝕性較強的環境下，就要選擇耐腐蝕性的電磁閥；又比如流經的流體粘度較大，就要選擇高粘度的電磁閥?？傊?，電磁閥在使用前要正確選型。
　　2、電磁閥正確安裝。在安裝時要格外注意閥體上的箭頭，要與介質流向一致，管道中不允許有反向壓差。
　　3、要注意電磁閥的工作電壓。電磁閥根據工作電壓種類分為交流電磁閥和直流電磁閥。交流一般為AC220V，直流電磁閥一般為DC24V。要接入正確的工作電壓，否則會燒壞線圈。同時，要其工作電壓的穩定性，一般交流電磁閥工作電壓的允許偏差范圍為：-15%~+10%；直流電磁閥的允許偏差為：+/- 10%。必要時，可采取穩壓措施。
　　4、電磁閥的電氣插頭要與閥線圈可靠連接。閥插頭一般會配備緊固螺絲，要將其插好，擰緊。否則，機械振動等會引起插頭晃動，導致閥的工作電壓波動，極有可能引起設備誤動作或電磁閥受損。
　　5、介質管道要保持清潔、無雜質。否則會導致電磁閥閥芯卡頓，設備動作異常。一般，應該在閥前安裝過濾器，并定期清理、更換過濾網。
DGMFN-3-Y-A2W-B2W-41
DGMFN-3-X-A2W-B2W-41
DGMFN-7-X-A2W-B2W-30
DGMFN-7-Y-A2W-B2W-30
DGMFN-7-Y-A2H-B2H-10
DGMFN-5-Y-A2W-B2W-30

主要性能
單向閥的主要性能指標是正向小開啟壓力、正向流動壓力損失和反向泄漏量。
1.正向小開啟壓力
正向小開啟壓力是指使閥芯剛開啟時進油口的小壓力。作為單向閥或背壓閥使用時，因彈簧制度
不同，其正向小開啟壓力有較大差別。
2.正向流動壓力損失
正向流動壓力損失是指單向閥通過額定流量時所產生的壓力降。壓力損失包括由于彈簧力、摩擦力等
生的開啟壓力損失和液流的流動損失。為了減小壓力損失，可以選用開啟壓力小的單向閥。
3.反向泄漏量
反向泄漏量是指當液流反向進入單向閥時，通過閥口的泄漏流量。一個性能良好的單向閥應做到反向
無泄漏或泄漏量極微小。當系統有較高的保壓要求時，應選用泄漏量小的結構，如錐閥式單向閥。
對液控單向閥而言，除了上述性能指標要求外，還有反向小開啟控制壓力.即能使單向閥反向開啟
的控制口的小壓力。一般外泄式單向閥的反向小開啟控制壓力比內泄式小，卸載式比簡式的反向小
開啟控制壓力小。
此外，當液控單向閥在控制活塞作用下開啟時，不論是正向流動還是反向流動，它的壓力損失僅僅置
由于油液的流動阻力產生的，而與彈簧力無關，因此，在相同流量下，其壓力損失比控制活塞不起作用時
的正向流動壓力損失小。
DGMC-3-PT-CW-41
DGMC-3-PT-GW-41
DGMPC-5-ABK-BAK-30
DGMDC-5-Y-AK-30
DGMX-7-PP-BH-10-B
DGMDC-3-Y-PK-41

伺服系統就是帶有負反饋的控制系統,而伺服閥就是帶有負反饋的控制閥。
閥對流量的控制可以分為兩種:

一種是開關控制:要么全開、要么全關,流量要么大、要么小,沒有中間狀態，
如普通的電磁換向閥、電液換向閥。

另一種是連續控制:閥口可以根據需要打開任意一個開度 ,由此控制通過流量的大小，
這類閥有手動控制的,如節流閥,也有電控的,如比例閥、伺服閥。

所以使用比例閥或伺服閥的目的就是:以電控方式實現對流量的節流控制(當然經過
結構上的改動也可實現壓力控制等),既然是節流控制,就必然有能量損失,伺服閥和其它
閥不同的是,它的能量損失更大-些,因?yàn)樗枰欢ǖ牧髁縼砭S持前置級控制油路的工
作。
伺服閥的主閥一般來說和換向閥一樣是滑閥結構,只不過閥芯的換向不是靠電磁鐵來
推動,而是置級閥輸出的液壓力來推動,這一點和電液換向閥比較相似,只不過電液
換向閥的前置級閥是電磁換向閥,而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或
射流管閥。
也就是說,伺服閥的主閥是置級閥的輸出壓力來控制的,而前置級閥的壓力則來
自于伺服閥的入口p ,假如p口的壓力不足,前置級閥就不能輸出足夠的壓力來推動主閥
芯動作。
KBDG5V-7-33C130N65-T-M1-PE7-H1-01
KBFDG4V-5-33C50N25-Z-M2-PE7-H7-12
KBFDG4V-3-2C20N10-Z-PE7-H7-10
KBDG5V-7-2C180N-X-H-M1-PE-H1-10
KBDG5V-7-33C170N100-X-M2PE7-H1-10
KBDG5V-8-33C330N-X-M2PE7-H1-11

電液比例閥是一種根據輸入的電氣信號，連續地、按比例地對油液的壓力、流量等參量進行控制的網類。它不僅能實現復雜的控制功能，而且具有抗污染能力較強、成本較低、響應較快等優點，在液醫控制工程中獲得越來越廣泛的應用。
一些自動化程度較高的液壓設備可能要求對壓力或流量等參數實現連續控制或遠程控制，如果采用普通開關或定值控制閥，會使系統過于復雜，或不可能實現。這時往往需要采用比例閥或伺服閥。在比例控制系統中，比例閥既是電一液轉換元件，同時也是功率放大元件，因此，它是比側控制系統的核心元件。為了正確地設計和使用電液比例閥，應對比例閥的類型和性能有深入了解。
電液比例閥有多種分類方法。根據控制功能可以分為:電液比例壓力閥、電液比例流量控制閥、電液
比例方向閥和電液比例復合閥( 如比例壓力流量閥)。前兩種為單參數控制閥，后兩種為多參數控制閥。
電源比例方向閥能同時控制流體的方向和流量，比例壓力流量閥能同時對壓力和流量進行比例控制。有些比例復合閥能對單個執行機構或多個執行機構實現壓力、流量和方向的同時控制。
按液壓放大級的級數，電液比例控制閥又可分為直動式和先導式。直動式是由電機械轉換元件直接推動液壓功率級。由于受電一機械轉換元件輸出力的限制，直動式比例網能控制的功率有限。
先導控制式比例圖由直動式比例閥與能輸出較大功率的主閥級構成。前者稱為先導閥或先導級，后者稱為主閥功率放大級。
KBDG5V-7-33C170N100-X-M2PE7-H1-10
KBDG5V-8-33C330N-X-M2PE7-H1-11
KBSDG4V-3-92L-24N-M1-PC7-H7-12
KBSDG4V-3-96L-12N-M1-PE7-H7-12
KBFDG4V-5-2C50N25-Z-M1-PE7-H7-11
KBFDG4V-3-2C30N-Z-M1-PC7-H7-11
KBFTG4V-3-2B13N-Z-M1-PE7-H7-12

比例閥的作用
比例閥是一種新型的液壓控制裝置。可以按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥由電—機械比例轉換裝置和液壓控制閥本體兩大部分構成。
比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。它的功能是將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量。
比例閥接線方法是什么
因?yàn)殡姎獗壤y分為電壓輸入型和電流輸入型兩種，所以接線的方式也是有所不同的。
當我們使用電壓型時，白色接正級，藍色接負級，黑色為模擬信號輸出端，棕色不必使用。
當我們使用電流型時，棕色接正級，白色接負極，黑色依然為信號輸出端，藍色不必使用。
具體的細節如果不懂可以咨詢上海韋米機電設備有限公司，還可以提供維修電氣比例閥服務，歡迎大家來咨詢。
KDG4V-5-2C65S-Z-M-U-H6-30
KDG4V-3-33C-20N-M-U-H7-60
KDG4V-3-33C-30X-H-M-U-H7-60
KDG4V-3S-33C-08A-M-U-G5-60
KDG4V-3S-33C-15A-M-U-G5-60
KDG4V-3-2C-20N-Z-VM-U-H7-60
KDG4V-3-2C-20N-M-U-H7-60
