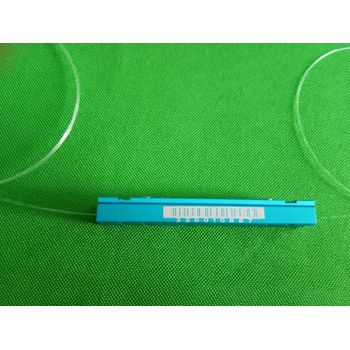

（18+1）×1泵浦合束器（MPC）

（18+1）×1泵浦合束器產品描述

    （18+1）×1泵浦合束器是一種（18+1）×1多模光纖組合器，是為高功率光纖激光器應用而設計的。它組合了18個泵浦激光器和一個信號通道到一個雙包層輸出光纖中。光纖類型可定制。

（18+1）×1泵浦合束器主要特點

• 高信號傳輸效率

• 高泵效率

• 波長不敏感

• 提供自定義配置

（18+1）×1泵浦合束器機械尺寸

C7: 100x15x10

（18+1）×1泵浦合束器性能參數

參數/試驗條件 Parameters/Test conditions			小值 Min.	典型值 Typ.	大值 Max.	單位 Unit	備注 Note
1	信號工作波長 Signal Operating Wavelength		1000	1064	1100	nm
2	泵浦工作波長 Pump Operating Wavelength		800		1000	nm
3	泵浦光纖 Pump Fiber	纖芯直徑 Core Diameter		105		μm	Refer to fiber codes 參考光纖編碼
4		包層直徑 Cladding Diameter		125		μm
5		數值孔徑 Numerical Aperture	0.22			-
6	信號光纖 Signal Fiber		HI1060 or 6/125 DCF				Refer to fiber codes 參考光纖編碼
7	輸出光纖 Output Fiber		20/400 DCF				Refer to fiber codes 參考光纖編碼
8	泵浦效率 Pump Efficiency		93	95		%
9	信號端插入損耗 Signal Insertion Loss			0.5	0.7	dB
10	㎡				1.3	-
11	光隔離 Optical Isolation		20			dB
12	尾纖長度 Fiber Length		0.8			m	Each port 每個端口
13	承受功率 Power Handling				30	W	Each port 每個端口
14	工作環境溫度 Operating Environment Temperature		-5		+70	℃
15	工作濕度 Operating Humidity		5		95	%RH	Not recommend in high humidity for long time. 不建議長時間在高濕度環境中使用。
16	儲存溫度 Storage Temperature		-40		+85	℃
17	封裝 Package		C7			-

四川梓冠光電（

18+1）泵浦合束器訂貨信息

MPC-（18+1）×1-F泵浦波長/泵浦功率信號波長泵浦光纖/信號光纖輸出光纖封裝光纖長度

注：F： 前進泵。

泵浦/信號/輸出光纖：請參閱光纖編碼。

包裝：C7

•
