產品詳細介紹

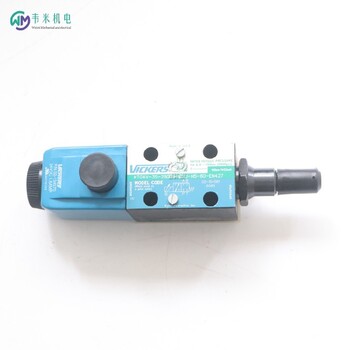

威格士比例閥KDG4V-3-33C3

電磁閥并不是一個易壞件，通電不能動作，很有可能在控制、連接處出現了問題。
電磁閥氣缸
介紹一下電磁閥氣缸，電磁閥氣缸是線圈控制通壓縮空氣和有壓力氣體進行工作的，當需要?dú)飧讋?dòng)作的時候給電磁閥電信號，線圈得電以后產生磁力吸合閥芯，可以讓原來不通的兩個氣管接通達到控制氣缸動作的作用。
通常這種電磁閥氣缸是通過PLC或者單片機進行控制的，電壓會有24V和220V兩種，其中氣缸兩端還會帶有限位開關，可以對機械臂，小車工件定位，達到自動化控制要求。
檢查電磁閥是否故障
電磁閥有電，但是我們不能確定電壓是否足夠，在確保有電的情況下，我們還需要使用萬用表測量的電壓，而且電壓不能混用，24V線圈不能接220V的電壓。
如果電壓也正常，我們就要用手觸摸電磁閥是否真的工作，電磁閥在工作的時候會有聲音，而且有震動，在觸摸電磁閥表面會感覺到電磁閥產生磁力，吸合閥芯的振動，如果感覺沒有震動而且表面發燙就說明線圈出了問題
檢查氣源氣缸
如果電磁閥也沒有問題，那么下面就是要檢查氣源氣缸是否被堵塞，一般我們是氣缸使用的是壓縮空氣，查看壓縮空氣壓力是否有問題，沒有問題的情況下，在檢查氣缸內部是否被吹入雜物，擋住了氣源。
還有就是檢查氣管所插入的方向，氣缸一般是有兩個方向就是伸縮，也會有兩個氣動接頭，想要生的時候電磁閥打開，想要說的時候電磁閥關閉，如果把氣源接頭接錯了位置，接了相反的位置，氣缸也是無法動作的。
檢查限位開關
除了氣源接頭位置以外，限位開關在編程的過程中也有可能出現錯誤，想要?dú)飧咨斐?，然而在編程的時候卻把縮回限位放到了伸出限位中去，這個時候電磁閥有電，但是遲遲不工作是因?yàn)橄尬婚_(kāi)關出現了輸入錯誤。
檢查PLC編程中是否有錯誤，也可以檢查現場布局中所使用的兩個限位開關是否異常，一般限位開關為常閉狀態，如果氣缸到達位置限位開關會變?yōu)槌ｉ_(kāi)而且發亮，很明顯的就能看出問題。
實在沒有方法，我們就要把整套電磁閥機器剛從設備或者生產線中拆除，直接介入電源查看能否正常工作，如果這種情況下是可以工作的，那就要拍出編程連接是否出現了問題。
電磁閥和氣缸都是自動化生產線中輔助元器件，我們一定要搞清楚它的控制原理及接線原理，只有學會了氣缸，學會了電磁閥才能更好的進入自動化行業。
DG4V-5-22AJ-M-U-H7-22
DG5V-7-6C-M-U-H7-30
DG5V-7-6C-T-M-U-H7-30
DGMFN-5-Y-A2W-B2W-30
DGMPC-5-ABK-BAK-30
DGMPC-7-ABK-BAK-30
KDG5V-5-33C-60N40-X-VM-U-H1-10

有關防爆電磁閥線圈規格型號，防爆電磁閥線圈分為五大類，包括增安型，本安型，正壓型，澆封型，隔爆型等。
1、增安型：在正常運轉時不會孕育發生電弧、火花和風險低溫，在構造上再進一步接納維護步伐，進步設置裝備擺設的平安性和牢靠性。
2、本安型：設置裝備擺設外部的電路在規則的前提下，正常事情或規則的毛病形態下孕育發生的電火花和熱效應均不可以撲滅易爆性混淆物。
3、正壓型：堅持外部維護氣體的壓力四周壓力以免易爆性混淆物進入外殼或足量的維護氣體經過外殼，使外部的易爆性混淆物的濃度降至易爆上限以下。
4、澆封型：其將大概孕育發生撲滅易爆性混淆物的電弧、火花或低溫的局部澆封，使它不可以撲滅四周的易爆性混淆物。
5、隔爆型：將設置裝備擺設在正常運轉時，能孕育發生火花電弧的部件置于隔爆外殼內，隔爆外殼能接受外部的易爆壓力而不致破壞，并能包管外部的火焰氣體經過間隙流傳時，降能量，缺乏以引爆殼外的氣體。
防爆電磁閥線圈規格型號
防爆電磁閥采用隔爆型線圈，是把設備可能點燃易爆性氣體混合物的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性混合物在內部爆而不損壞，并且不會引起外部由一種、多種氣體或蒸氣形成的爆性環境的點燃，把可能產生火花、電弧和危險溫度的零部件均放入隔爆外殼內，隔爆外殼使設備內部空間與周?chē)沫h(huán)境隔開。
KDG5V-7-33C170N-M-U-H1-10
KBDG5V-7-2C180N-X-H-M1-PE-H1-10
DG5V-10-H-3C-2-VM-U-H-10
KBDG5V-7-33C170N100-X-M2PE7-H1-10
DG5V-8-S-2C-M-U-H-110
KBDG5V-8-33C330N-X-M2PE7-H1-11

隨著技術的不斷進步和市場應用的需要，比例閥的出現是一種更加智能的閥門，它為技術人員提供了便利，同時也減輕了繁瑣的工作任務，比例閥重要的結構單元是比例信號控制系統，該系統根據具體環境和程序，對當前比例閥的工作狀態進行電流控制，進而實現比例控制磁力的大小這是比例閥的控制方式。

比例閥是一種新型的液壓控制裝置。在普通壓力閥、流量閥和方向閥上，用比例電磁鐵替代原有的控制部分，按輸入的電氣信號連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥一般都具有壓力補償性能，輸出壓力和流量可以不受負載變化的影響。
指令信號經比例放大器進行功率放大，并按比例輸出電流給比例閥的比例電磁鐵，比例電磁鐵輸出力并按比例移動閥芯的位置，即可按比例控制液流的流量和改變液流的方向，從而實現對執行機構的位置或速度控制。在某些對位置或速度精度要求較高的應用場合，還可通過對執行機構的位移或速度檢測，構成閉環控制系統。
比例閥由直流比例電磁鐵與液壓閥兩部分組成，比例閥實現連續控制的核心是采用了比例電磁鐵，比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。
KBSDG4V-3-92L-24-PE7-H7-10
KBFDG4V-3-33C20N-Z-M2-PH7-H7-12
KBFDG4V-5-2C70N-Z-M1-PE7-H7-12
KBDG5V-10-33C55DN310-EX-M1-PE7-H1-12
KBFDG4V-5-33C50N-Z-PE7-H7-10
KBFDG4V-3-2C30N-Z-M1-PC7-H7-11

伺服系統就是帶有負反饋的控制系統,而伺服閥就是帶有負反饋的控制閥。
閥對流量的控制可以分為兩種:

一種是開關控制:要么全開、要么全關,流量要么大、要么小,沒有中間狀態，
如普通的電磁換向閥、電液換向閥。

另一種是連續控制:閥口可以根據需要打開任意一個開度 ,由此控制通過流量的大小，
這類閥有手動控制的,如節流閥,也有電控的,如比例閥、伺服閥。

所以使用比例閥或伺服閥的目的就是:以電控方式實現對流量的節流控制(當然經過
結構上的改動也可實現壓力控制等),既然是節流控制,就必然有能量損失,伺服閥和其它
閥不同的是,它的能量損失更大-些,因?yàn)樗枰欢ǖ牧髁縼?lái)維持前置級控制油路的工
作。
伺服閥的主閥一般來說和換向閥一樣是滑閥結構,只不過閥芯的換向不是靠電磁鐵來
推動,而是置級閥輸出的液壓力來推動,這一點和電液換向閥比較相似,只不過電液
換向閥的前置級閥是電磁換向閥,而伺服閥的前置級閥是動態特性比較好的噴嘴擋板閥或
射流管閥。
也就是說,伺服閥的主閥是置級閥的輸出壓力來控制的,而前置級閥的壓力則來
自于伺服閥的入口p ,假如p口的壓力不足,前置級閥就不能輸出足夠的壓力來推動主閥
芯動作。
KBDG5V-7-33C130N65-T-M1-PE7-H1-01
KBFDG4V-5-33C50N25-Z-M2-PE7-H7-12
KBFDG4V-3-2C20N10-Z-PE7-H7-10
KBDG5V-7-2C180N-X-H-M1-PE-H1-10
KBDG5V-7-33C170N100-X-M2PE7-H1-10
KBDG5V-8-33C330N-X-M2PE7-H1-11

比例閥的作用
比例閥是一種新型的液壓控制裝置?？梢园摧斎氲碾姎庑盘?hào)連續地、按比例地對油流的壓力、流量或方向進行遠距離控制。比例閥由電—機械比例轉換裝置和液壓控制閥本體兩大部分構成。
比例電磁鐵種類繁多，但工作原理基本相同，它們都是根據比例閥的控制需要開發出來的。它的功能是將輸入的電信號連續地按比例地轉換為機械力和位移輸出，后者在接受這種機械力和位移之后、按比例連續地輸出壓力和流量。
比例閥接線方法是什么
因?yàn)殡姎獗壤y分為電壓輸入型和電流輸入型兩種，所以接線的方式也是有所不同的。
當我們使用電壓型時，白色接正級，藍色接負級，黑色為模擬信號輸出端，棕色不必使用。
當我們使用電流型時，棕色接正級，白色接負極，黑色依然為信號輸出端，藍色不必使用。
具體的細節如果不懂可以咨詢上海韋米機電設備有限公司，還可以提供維修電氣比例閥服務，歡迎大家來咨詢。
KDG4V-5-2C65S-Z-M-U-H6-30
KDG4V-3-33C-20N-M-U-H7-60
KDG4V-3-33C-30X-H-M-U-H7-60
KDG4V-3S-33C-08A-M-U-G5-60
KDG4V-3S-33C-15A-M-U-G5-60
KDG4V-3-2C-20N-Z-VM-U-H7-60
KDG4V-3-2C-20N-M-U-H7-60

電液比例閥根據電子搖桿的比例信號對應改變比例閥的先導壓力，從而改變滑閥的位置。
電液比例閥工作原理
當搖桿的信號與滑閥的位置行程比例不成立時，那么電子模塊會發出糾錯信號，驅動器帶動換向閥滑閥自動回零位，液壓機構自動停止。
多路閥的閥芯與伺服驅動器為機械萬向軸連接，活塞連桿推力大于60公斤時，在操作過程中可以避免閥心卡死，又可有效的防范人為意外操作。手動操作時，伺服驅動機構的壓力完全釋放處于浮動狀態，手動拉桿可操作自如。
DG3VP-3-103A-VM-U-D-10
DG3VP-3-102A-VM-U-H-20
DG3VP-3-102A-VM-UP-10
DG3VP-3-102A-VM-UB-20
DG3VP-3-103A-VM-U-H-20
DG3VP-3-103A-VM-UB-20
DG3VP-3-102A-VM-U-S-10

所屬分類：液壓機械/部件/液壓閥
