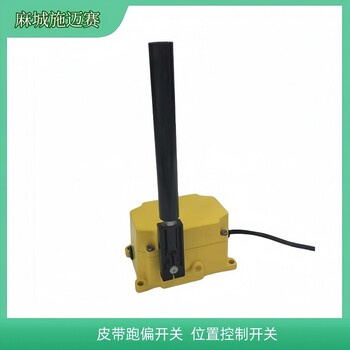

防跑偏保護裝置:型號BSS20-A,無源動作角度：：12°，二級：30°不需要單供電，是一款安裝在膠帶，皮帶輸送帶上保護開關，當膠帶，皮帶輸送機發生異常運行進，通過本開關可以給皮帶，膠帶輸送發出停機型號以防止事故的進一步擴大，本開關因安裝方便，響應快，使用壽命長，等優點，現已在各業各業都有應用到，常見應用領域電力，礦用，碼頭，鋼廠等。是用于檢測帶式輸送機運行過程中輸送帶跑偏程度并進行報警以及自動觸發緊急停機的一種保護裝置。

　　兩級跑偏開關BSS20-A=皮帶跑偏開關BSS20-A=位置控制開關BSS20-A

跑偏開關BSS20-A工作原理

　　當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

　　采用進口的行程開關，觸點容量大、動作靈敏，使用壽命長。

　　密封性好，具有防塵、防震、防腐等優點

　　防護等級:IP67，可在惡劣的環境中長期工作。

　　技術指標 環境溫度：-30℃－－ +50℃；相對濕度：不大于85%

　　一動作角度為12°；二級動作角度30°；極限角度70°

　　觸點數量及容量：2組常開；2組常閉；5A/AC 380V

　　防護等級：IP67

　　復位方式：自動復位

　　可靠性>1000000次

　　適用場所 煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜

　　應用范圍

　　常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機

　　地下、索道支撐皮帶輸送機

　　輪船裝卸系統、堆取料輸送機

　　產品特點

　　堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝

　　防護IP65在惡劣環境也可使用

　　使用的微動開關和無需要維護的銅管技術，耐久性

　　動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒

　　側面滾輪傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作

　　皮帶機跑偏的處理方法

　　1、調整承載托輥組。皮帶線的皮帶在整個皮帶輸送機的中部跑偏時可調整托輥組的位置來調整跑偏；在制造時托輥組的兩側安裝孔都加工成長孔，以便進行調整。具體方法是皮帶偏向哪一側，托輥組的那一側朝皮帶前進方向前移，或另外一側后移。皮帶向上方向跑偏則托輥組的下位處應當向左移動，托輥組的上位處向右移動。

　　2、安裝調心托輥組。調心托輥組有多種類型如中間轉軸式、四連桿式、立輥式等其原理是采用阻擋或托輥在水平面內方向轉動阻擋或產生橫向推力使皮帶自動向心達到調整皮帶跑偏的目的。一般在皮帶輸送機總長度較短時或皮帶線雙向運行時采用此方法比較合理，原因是較短皮帶輸送機更容易跑偏并且不容易調整。而長皮帶輸送機不采用此方法，因?yàn)檎{(diào)心托輥組的使用會對皮帶的使用壽命產生一定的影響。

　　3、調整驅動滾筒與改向滾筒位置。驅動滾筒與改向滾筒的調整是皮帶跑偏調整的重要環節。因?yàn)橐粭l皮帶輸送機至少有2到5個滾筒，所有滾筒的安裝位置垂直于皮帶輸送機長度方向的中心線，若偏斜過大必然發生跑偏。其調整方法與調整托輥組類似。對于頭部滾筒如皮帶向滾筒的右側跑偏，則右側的軸承座應當向前移動，輸送機的皮帶向滾筒的左側跑偏，則左側的軸承座應當向前移動，相對應的也可將左側軸承座后移或右側軸承座后移。尾部滾筒的調整方法與頭部滾筒剛好相反。經過反復調整直到皮帶調到較理想的位置，在調整驅動或改向滾筒前準確安裝其位置。

　　作業條件

　　1.確認皮帶輸送系統運行狀況，辦理檢修手續。

　　2.檢修人員須了解跑偏開關的缺陷。

　　3.整理檢查工具，確保檢修可靠。

　　4.檢修人員需牢記質量和檢修流程。

　　5.準備維修用的易損件。

　　檢修流程

　　1.開關成對安裝于皮帶機兩側，立輥與皮帶帶邊垂直，位置應該處于FM2035跑偏開關立輥的35mm-45mm之間（從下至上）。立輥和皮帶邊的距離應在50~100mm。如有偏差，請調整。

　　2.檢查跑偏開關外面螺栓有無松動和缺少現象。

　　3.檢查開關密封性是否完好，內部是否出現積水、潮濕、銹蝕等現象，如有應重新緊固，或聯系我公司維修和更換新的跑偏開關。

　　4.跑偏開關光潔度，是否出現掉漆、銹蝕等現象。如有應進行清潔和重新噴漆。

　　5.確保開關銘牌清晰完整。

　　6.確保開關接線處緊固。

　　7.確保跑偏開關電纜完好無破損，如有，需要更換。

•

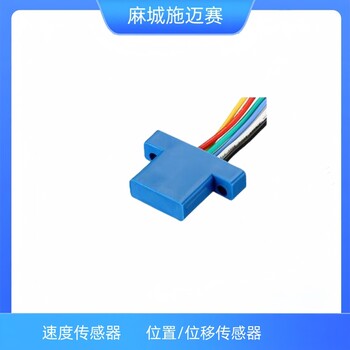

  速度傳感器位置/位移傳感器;型號規格:XYK-Q01-T50-6NF

  1650元

  產品名：速度傳感器,位移傳感器,位置傳感器,測速傳感器

•

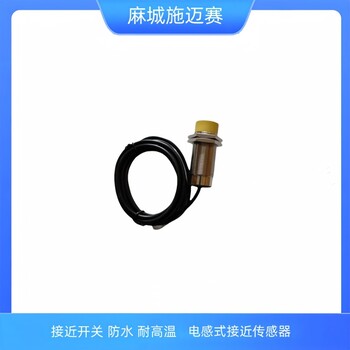

  接近感應器EL04X-12YP-AN6-C5接近開關

  980元

  產品名：接近感應器,接近開關,耐高溫接近開關,防腐接近開關

•

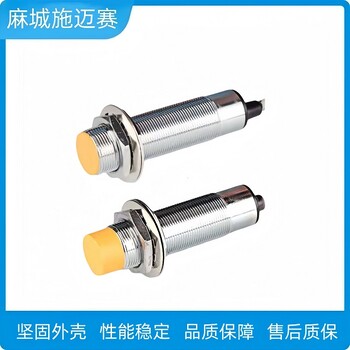

  電感式接近開關KT118-D16PA-DS1253-LY三線距離16mm
