分析儀器規格及要求
系統名稱在線連續分析系統
分析器名稱及原理 激光
分析組分 CH4/CO/CO2/O2/C2H4/C2H2
測量范圍 CH4:0-
CO:0-5000ppm
CO2:0-30%
O2:0-25%
C2H4:0-500ppm
C2H2：0-500ppm
輸出信號 4~20mA
電 源 220VAC 50 Hz 功率<1000W
預處理裝置 卓宇佳創配套
顯示屏 防爆7寸觸摸

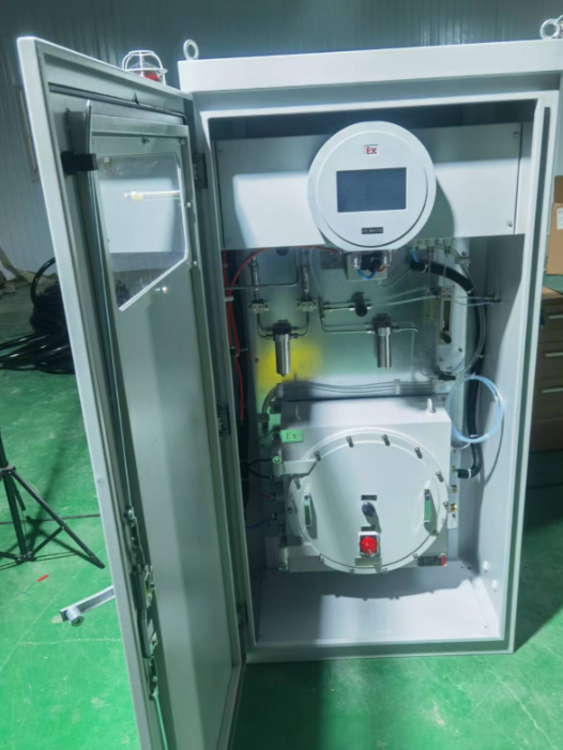

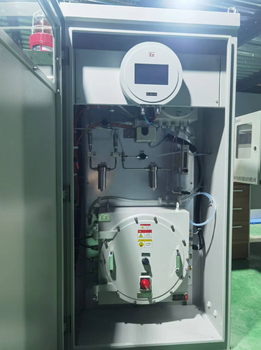

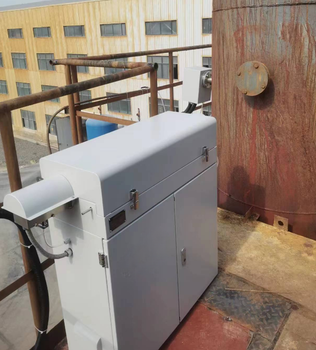

機柜 戶外柜 H2000*W1000*D550mm
JC-6800EX型成套系統所用分析儀器為陜西卓宇佳創儀器儀表有限公司研制的激光氣體傳感器完成樣氣CH4/CO/CO2/O2/C2H4/C2H2在線連續分析。分析儀測量、性能穩定可靠，響應時間快，智能化程度高。
甲、乙雙方工作范圍
1、甲方負責完成的內容
項 點 內 容
系統取樣 甲方負責根據乙方提供的取樣要求完成機柜位置及底座
電氣部分 提供分析系統所需電源線3*1.0mm2,敷設4-20mA信號線纜 6*1.0mm2
機柜安裝 甲方負責分析柜的吊裝就位、固定和接地連接
壓縮氣源 0.3~0.6Mpa潔凈壓縮空氣
接口 六路氣體取樣點及返回點預留接口
管線敷設 線纜及管線敷設與橋架等公用設施
2、乙方負責完成的內容
項 點 內 容
在線監測系統設計 根據甲方提供的氣體工況參數，設計分析系統
現場調試 乙方負責現場系統的指導安裝以及調試。
分析系統培訓 乙方免費為甲方現場提供系統操作維護培訓、系統使用維護及聯調運行培訓。
技術支持 乙方應確保系統運行的長期技術支持。
開車調試 乙方參與分析系統的開車調試，并形成系統現場調試合格報告。
樣品組成和測量范圍
安裝位置 試驗裝置本體
用途 過程氣體在線分析
采樣點設備或管道號
工藝管道尺寸
樣品狀態 氣態
操作條件
工況
操作壓力： KPa 10KPa
操作溫度： ℃ 常溫
操作濕度 小
粉塵含量 mg/Nm3 微量
動力粘度
主要介質組份
CO 0-300000mg/m3
N2
O2
粉塵 微量
水等 有
其余背景氣 余
分析儀器規格及要求
系統名稱在線連續分析系統
分析器名稱及原理 激光
分析組分 CO（一氧化碳）
測量范圍 CO：0-300000mg/m3
輸出信號 4~20mA 、Modbus-RTU
電 源 220VAC 或 24VDC 可選
預處理裝置 卓宇佳創配套
顯示屏 防爆3.5寸觸摸
機柜 壁掛箱H800*W600*D250mm
1.4成套系統技術說明
A、JC-6800EX型過程氣在線分析成套系統是應用于生產過程、環保排放等氣體含量分析的激光在線分析系統。系統能自動、連續、準確、可靠地分析氣體的濃度含量。系統技術、結構簡明、測量準確，反應速度快、部件性能可靠、自動化程度高、操作簡便、維護量小、自診斷保護功能強，是分析生產過程中氣體含量的理想設備。
激光在線分析儀，采用半導體激光吸收光譜（DLAS）技術，系統采用旁路測量方式，對高粉塵、高壓過程氣體進行旁路處理后進行在線分析。能對各類化工工業過程氣體、環保排放煙氣、工業尾氣等過程氣體，在不符合原位安裝條件情況下進行旁路安裝，對目標氣體進行快速、準確及可靠的測量，為各行業氣體在線監測提供了優化可靠解決方案。
■ 產品特點
◆ 基于DLAS技術的旁路分析系統，有效克服了背景氣組分、粉塵顆粒、光源變化等因素影響，抗干擾能力強、檢測靈敏度高、測量漂移小，可靠性高；
◆ 全系統本安防爆設計，可滿足各類危險區域的應用，安全可靠；并支持溫度、壓力傳感模塊對氣體溫壓補償，滿足測量要求；
◆ 采用非接觸光學技術，可對各類高溫氣體（140℃）進行直接測量；針對各類腐蝕性氣體或腐蝕環境下的應用，系統可選316L、Monel、PTFE等多種高防腐性材質的測量氣室；
◆ 安裝于過程管道現場的旁路處理系統，可采用熱法（100℃以上）分析，可靠性高；系統環境適應能力強，可直接在過程管道處采樣、處理、分析，響應速度快；
■ 系統組成
激光過程分析系統由發射單元、接收和測量氣室組成，發射單元發射探測激光并穿過測量氣室，由接收元的光電傳感器接收，接收單元將檢測信號傳送到中央分析單元，中央分析單元完成對過程氣體的檢測分析和輸出控制。
基于DLAS技術的旁路過程氣體分析儀，可對各類高粉塵、高壓過程氣體進行旁路處理后在線分析檢測。
■ 測量氣體參數
線性誤差：
≤±1%F.S.
量程漂移：
≤±1%F.S./半年
重復性誤差：
≤±1%F.S.
防爆等級：
ExdbllCT6
防護等級：
IP67
預熱時間：
≤15Min
響應時間：
≤1S（T90）
模擬量輸出：
2路4～20mA，隔離、**負載800Ω
繼電器輸出：
3路繼電器，規格24V,1A
模擬量輸入：
2路4～20mA(溫度、壓力補償)
綜合數據端口：
含RS232/485、4～20mA輸入輸出、TTL輸入輸出、Relay輸出
電源：
100～240V AC \48～63Hz
樣氣壓力：
(0.5～3.0) bar(**壓力)
樣氣溫度：
-30℃～140℃
工作環境溫度：
-30℃～60℃
存儲溫度：
-40℃～80℃
吹掃氣體：
0.3～0.8Mpa凈化儀表空氣或工業氮氣
技術指標
測量技術 TDLAS
測量組分 HF、HCL、O2、CO、CO2、H2O、O2、NH3、CH4等
測量準確度 ±2 F.S.,±4 F.S.，±6%F.S.
測量范圍 小量程(1) 大量程(1)
NH3 0~10ppm 0~5000ppm
HF 0~2ppm 0~2000ppm
HCL 0~10ppm 0~3000ppm
CO/CO2 0~2000ppm 0~100vol%
H2O 0~10ppm 0~3000ppm
O2 0~3vol% 0~100vol%
防護等級 主機IP20，發射、接收單元IP66 IP65 激光分析儀IP66，二次儀表IP65
工作條件
電源 220VAC，50Hz
吹掃氣 0.3~0.8MPa,15L/min
分析儀工作溫度 0-95%RH,-10℃-50℃
光學端工作溫度 5-95%RH,-40℃-65℃不結露
氣體壓力 25~200kPa
接口信號
數字通訊接口 RS485/以太網
模擬量輸入 8路4-20mA 4路4-20mA 2路4-20mA
模擬量輸出 8路4-20mA 4路4-20mA 2路4-20mA
繼電器輸出 8路24V/1A 5路24V/1A 3路24V/1A
