供應商	山東海特數控機床有限公司店鋪
認證
報價	面議
工作形式	銑
類型	立式加工中心

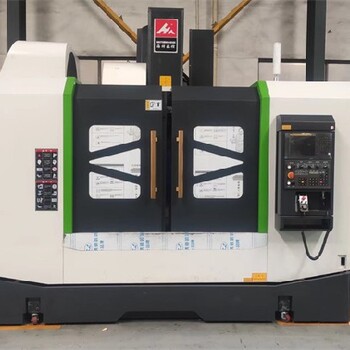

關鍵詞	VMC1160立式加工中心
所在地	山東省滕州市海特西路518號

產品詳細介紹

海特數控從2003年研發臺加工中心至今已經走過了20個年頭，20年是技術與經驗的沉淀和積累，也見證了海特的成長，現在我們擁有及經驗豐富的工程師組裝和調試團隊；完善的售后培訓流程，讓每一位客戶放心合作無后顧之憂。
我們采用國際的機床設計理念，注重采用高科技分析，使用國際中新穩當可靠的功能配件，核心配件全部原裝進口，每一臺加工中心的品質。

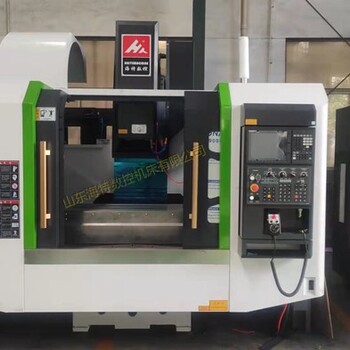

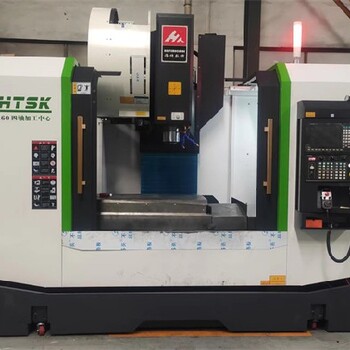

山東海特VMC系列立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

VMC1160加工中心采用的日本發那科0i-MF5 PLUS值操作數控系統，伺服電機采用的日本發那科或臺灣新代、北京KND系統值編碼器與電機，確保了控制系統的穩定性高、速度快，表面光滑，精度高等優點，具備了制造模具應有的功能及機加工能力。支持四軸聯動。

VMC1160配有系統控制油路系統：采用我們的主動式油壓供油系統：由操作系統直接控制，按照運動需求自動分配供油，控制供油部位與油量，大大降低了潤滑油的浪費又避免了由于潤滑油而污染冷卻液的情況，的延長了冷卻液的使用時長又了供油的均衡與潤滑
電氣柜內的配線皆符合國家電氣安全規范，確保控制系統運轉時不受外部干擾。更好的生產安全。

VMC1160機床工作臺采用雙層加強型設計，工作臺厚度的增加，有效的隱藏了直線導軌滑座的安裝對工作臺的干涉，進一步增強了剛性。
機床X/Y/Z軸導軌都采用了大跨度比的方式，在整體上增加了機床的重量。進而提高了機床的穩定性。
機床滾珠絲杠螺母為加長型設計，絲母的預緊力得到了有效的提高，大大延長機床的使用壽命與精度的保持性。
機床滾珠絲杠采用預配鎖緊螺母結構，有效防止鎖緊螺母松動。

HTM1160 規 格
機體材料二次回火（含時效低溫回火）合金鑄鐵
機體結構重載型機體
工作臺規格（長×寬） 1200×600mm頻淬火
工作臺大載重 1500 kg
X.Y/Z軸坐標行程 1100 *600*650mm
主軸中心線到立柱正面導軌距離 675 mm
主軸端面至工作臺上平面距離 120～770mm
X、Y、Z切削進給量 1～6000 mm/min
X、Y快速進給速度 24m/min
Z快速進給速度 20m/min
主軸轉速范圍 80～6000 r/min
主軸結構功能 BT40-150mm
主軸電機率 15/11KW
廣域電機
主軸工件冷卻系統 主軸環噴功能
兩水一汽
X軸導軌形式 45mm兩條滾柱重載強力線軌
六滑座
X軸伺服電機功率與連接方式直連
BISS22/3000
Y軸導軌形式 45m四條滾柱重載強力線軌
Y軸伺服電機功率與連接方式直連βil22/3000
Z軸導軌形式 55mm兩條滾柱重載強力線軌
Z軸伺服電機功率與連接方式直連
βil22/3000抱閘鎖緊

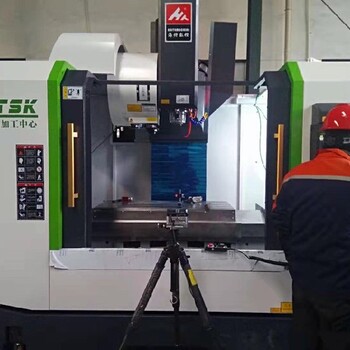

重復定位精度 + 0.004mm
定位精度 + 0.006mm
數控系統 日本發那科0i-MF5 PLUS
10.4寸顯示器
支持四軸四聯動
二次開發功能
插補前鈴形加減速
程序預讀功能
高速高精功能
圓盤機械手式刀庫BT40 刀庫容量 BT40-24把刀
刀具規格 BT-40
大滿刀具直徑 100 mm
大鄰刀具長度限制250mm
大刀具重量限制 8kg
換刀時間(刀對刀) 2.2秒
潤滑系統 主動式潤滑系統
按需制動分配式注油
可實時監測注油狀態
油路故障報警提示功能
機體冷卻箱環保型全密封水箱
油水分離裝置容量140L
外防護全封閉防護防水放塵防氣味
內防護 XY軸不銹鋼伸縮防護
Z后不銹鋼盔甲結構防護
排屑裝置自動螺旋排屑
XYZ軸絲桿預配型兩端預拉結構
Φ40*12mm
使用源氣壓力 0.6-0.8 MPa
機床輪廓尺寸（L×W×H）3300x2400x2600mmmm
機床重量約9000 kg
