整流二極管一種用于將交流電轉變?yōu)橹绷麟姷陌雽?dǎo)體器件。二極管重要的特性就是單方向?qū)щ娦?。在電路中，電流只能從二極管的正極流入，負極流出。通常它包含一個PN結，有正極和負極兩個端子。其結構如圖所示。P區的載流子是空穴,N區的載流子是電子，在P區和N區間形成一定的位壘。外加電壓使P區相對N區為正的電壓時，位壘降低，位壘兩側附近產生儲存載流子，能通過大電流，具有低的電壓降（典型值為0.7V）,稱為正向?qū)顟B(tài)。若加相反的電壓,使位壘增加，可承受高的反向電壓，流過很小的反向電流（稱反向漏電流），稱為反向阻斷狀態。

整流二極管代換：
整流二極管損壞后，可以用同型號的整流二極管或參數相同其它型號整流二極管代換。
通常，高耐壓值（反向電壓）的整流二極管可以代換低耐壓值的整流二極管，而低耐壓值的整流二極管不能代換高耐壓值的整流二極管。整流電流值高的二極管可以代換整流電流值低的二極管，而整流電流值低的二極管則不能代換整流電流值高的二極管。

整流二極管檢查方法：
將整流器中的整流二極管全部拆下，用萬用表的100×R或1000×R歐姆檔，測量整流二極管的兩根引出線(頭、尾對調各測一次)。若兩次測得的電阻值相差很大，例如電阻值大的高達幾百KΩ到無窮大，而電阻值小的僅幾百Ω甚至更小，說明該二極管是好的(發生了軟擊穿的二極管除外)。若兩次測得的電阻值幾乎相等，而且電阻值很小，說明該二極管已被擊穿損壞，不能使用。如果兩次測量的阻值都是無窮大，說明此二極管已經內部斷開，不能使用。

整流二管具有明顯的單向?qū)щ娦浴Ｕ鞫芸捎冒雽?dǎo)體鍺或硅等材料制造。硅整流二管的擊穿電壓高，反向漏電流小，高溫性能良好。通常高壓大功率整流二管都用高純單晶硅制造(摻雜較多時容易反向擊穿）。這種器件的結面積較大，能通過較大電流（可達上千安），但工作頻率不高，一般在幾十千赫以下。整流二管主要用于低頻半波整流電路，如需達到全波整流需連成整流橋使用。

整流二管使用注意事項：
1、引線成型打彎時，在引線打彎處用夾具固定夾緊引線，不能固定夾緊塑封管體，以防止將機械應力直接施加在管體和引線的結合部位；
2、引線打彎距離管體3mm以外處進行；
3、引線彎曲角度不能大于90°，不能使引線反復彎折；
4、切斷和成型的工具，不能損傷引線表面的鍍層；
5、器件允許耐焊接熱的條件是260℃以下，持續時間不超過10秒。焊接時應在距離本體至少2mm以上進行。浸錫溫度不超過260℃，時間不超過10秒；
6、PCB焊接助焊劑時，請采用中性助焊劑，同時進行必要的清洗，除去多余的焊劑；
7、波峰焊時，請?jiān)O(shè)置充分的預熱區，預熱時間建議在30～60s范圍，以緩解熱沖擊；
8、回流焊接條件JEDEC標準（預熱溫度為125±25℃，預熱時間為120±30s；183℃以上持續時間為105±45s；峰值溫度為235+5/-0℃，持續時間為10～20s。大溫度上升速率3℃/s，冷卻速率為6℃/s）；
9、用電烙鐵浸錫時，電烙鐵頭的溫度不得超過300℃，焊接時間應小于10秒。并在電烙鐵與器件之間用金屬鑷子夾住，以減少熱量直接傳向器件內部；
10、對于表貼器件應使用回流焊，常用的焊接方式有對流回流、氣相回流、遠紅外回流?；亓骱附舆^(guò)程為預熱、回流焊接、冷卻三個階段。回流焊接條件JEDEC標準（預熱溫度為125±25℃，預熱時間為120±30s；183℃以上持續時間為105±45s；峰值溫度為235+5/-0℃，持續時間為10～20s。大溫度上升速率3℃/s，冷卻速率為6℃/s）。

二極管主要的特性是單向?qū)щ娦?，其伏安特性曲線。
⒈正向特性
當加在二極管兩端的正向電壓（P為正、N為負）很小時（鍺管小于0.1伏，硅管小于0.5伏），

管子不導通，處于“截止”狀態，當正向電壓超過一定數值后，管子才導通，電
二極管伏安特性曲線
二極管伏安特性曲線
壓再稍微，電流急劇暗加（見曲線I段）。不同材料的二極管，起始電壓不同，硅管為

0.5-0.7伏左右，鍺管為0.1-0.3左右。
⒉反向特性
二極管兩端加上反向電壓時，反向電流很小，當反向電壓逐漸增加時，反向電流基本保持不變

，這時的電流稱為反向飽和電流（見曲線Ⅱ段）。不同材料的二極管，反向電流大小不同，硅

管約為1微安到幾十微安，鍺管則可高達數百微安，另外，反向電流受溫度變化的影響很大，

鍺管的穩定性比硅管差。
⒊擊穿特性
當反向電壓增加到某一數值時，反向電流急劇，這種現象稱為反向擊穿。這時的反向電壓

稱為反向擊穿電壓，不同結構、工藝和材料制成的管子，其反向擊穿電壓值差異很大，可由1

伏到幾百伏，甚達數千伏。
⒋頻率特性
由于結電容的存在，當頻率高到某一程度時，容抗小到使PN結短路。導致二極管失去單向?qū)щ?br />
性，不能工作，PN結面積越大，結電容也越大，越不能在高頻情況下工作。

•

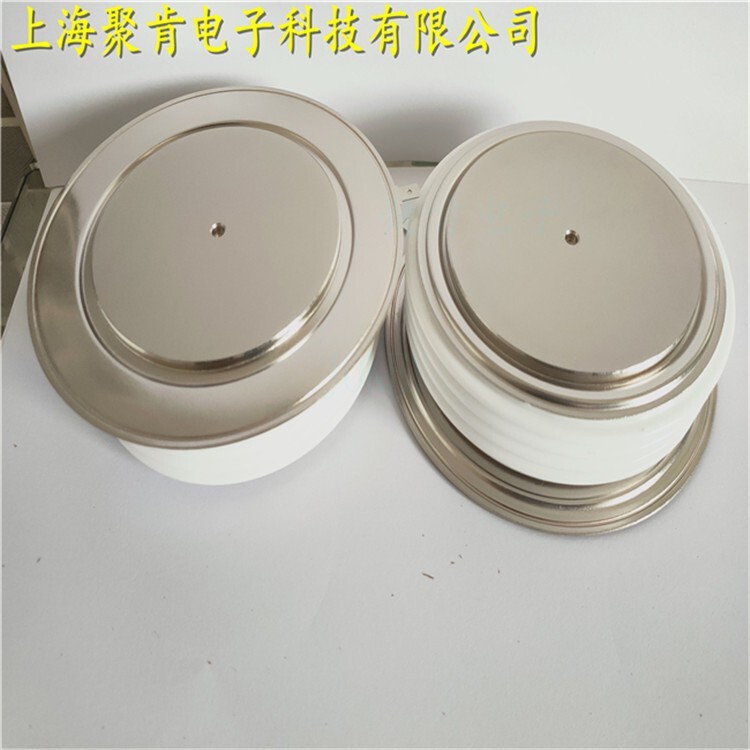

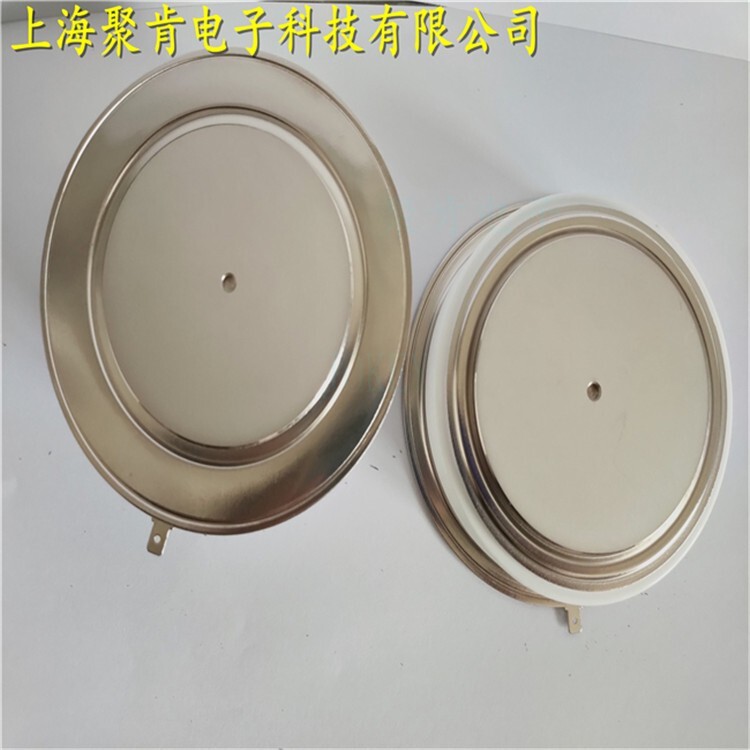

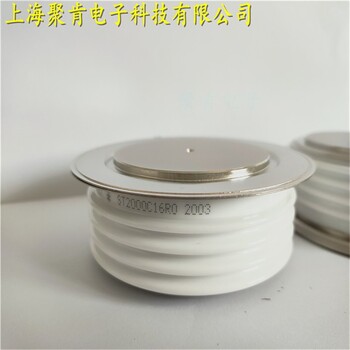

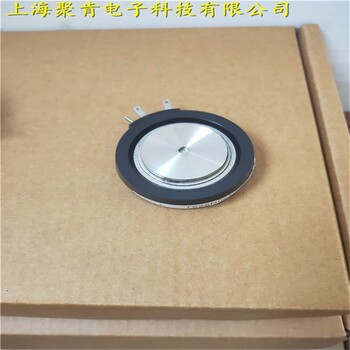

  銷售ABB平板二極管5SDF02D6002整流管
