產品詳細介紹

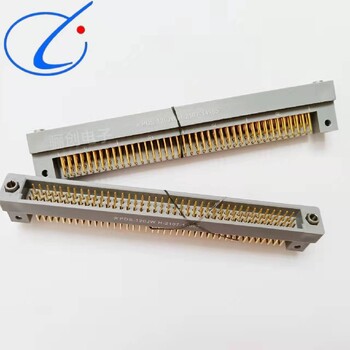

PDS 系列電連接器
產品簡介
該系列電連接器完全符合 GJB1438/1-96 的技術要求，采用
2.54mm 標準網格間距設計，并參照 MIL-C-55302 的有關規定，具有防誤插的功能，有印制板浸焊、焊接、繞接等端接形式，該系列產品廣泛用于電子線路的電連接。
技術性能
環境溫度：-55℃-+125℃
振動：頻率 10-2000Hz，加速度 147m/s2
沖擊：加速度 980m/s2
額定電壓：250V
介質耐壓：常溫 1000V
絕緣電阻：常濕>1000MΩ
工作壽命：插拔 1000 次
1.主稱代號：PDS—表示 PDS 系列電連接器
2.接觸體數量：45,60,75……210,240
3.接觸體排列號：不標注-表示裝滿接觸體
S1—表示 b 排孔位不裝接觸體
S2—表示 b 排孔位和 a，c 排偶數孔位不裝接觸體
4.接觸體類型：J—表示插針（插頭裝插針）
K—表示線簧式插孔（插座裝插孔）
K1—表示片簧式插孔（插座裝插孔）
5.接觸體端接形式：W-表示印制板浸焊彎式
B1—表示印制板浸焊直式（短端子）
B2—表示印制板浸焊直式（長端子） R—表示繞接H—表示導線焊接

連接器所接通的不只于電流，在光電子技能迅猛開展的今天，光纖體系中，傳遞信號的載體是光，玻璃和塑料替代了一般電路中的導線，可是光信號通路中也運用連接器，它們的效果與電路連接器相同。

連接器線接方法標簽貼紙化、拔插方便快捷化. 伴隨著技術性的發展和規定的持續提升，電極連接線也產生了多向發展趨勢，信號傳輸智能化、傳輸數據信息運轉、信號傳輸一體化、商品容積中小型小型化、商品成本低化

在中國，行業規范上把連接器、電源開關、電腦鍵盤等通稱為電接燈線元件，另外把電接燈線元件和汽車繼電器通稱為機電工程部件伴隨著消費電子產品、汽車電子產品、通訊終端設備銷售市場的發展趨勢

針對連接器的要求也在不斷提高，關鍵配套設施在互聯網、交通出行、通訊、診療、家用電器、儀表設備等行業，連接器已變成產品品種齊備、種類構造豐富多彩、方向細分化、領域特點顯著、質量標準體系規范性和系統化的商品

電連接器在元器件與元器件、部件與部件、系統軟件與系統軟件中間開展保護接地和信號傳送，是組成一個詳細系統軟件所的基本元件，做為電子產品中的構件運用十分普遍，沿著電流量商品流通的線路，
