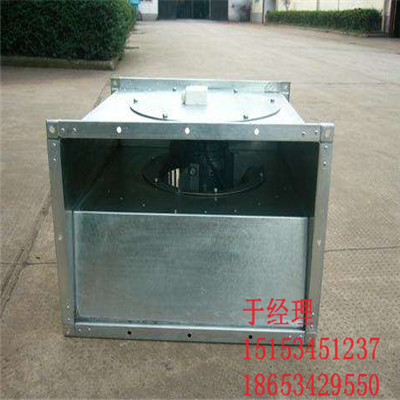

德州奧達直供低噪聲管道風機 離心風機 節能降低成本

振動剪，剪板機，坡口機 進口圈焊縫坡口及焊縫形式 a.錐形前盤 b.平前盤 7.裝配焊接工藝 裝配——利用劃線和各種工具確定構件中各零部件相對位置的過程 注意（1)考慮焊接時操作是否方便和盡量減少焊接變形。定位焊接應符合要求，定位焊是正式焊縫的一部分，電流應比正式焊接時高10-15％ 定位焊的尺寸也應達到要求。參考尺寸 焊接順序的安排：盡量使焊縫能自由收縮，應從中間向四周進行，先打底完成，后蓋面。焊接時應對稱施焊。風機的出風口位置，以機殼的出風口角度表示。 4、風機的傳動方式為D式，均采用彈性聯軸器聯接。 風機的結構 風機主要由葉輪、機殼、進風口、調節門及傳動部分組成。 1、葉輪——12后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，了風機主效率、低噪聲、高強度。葉輪經靜動平衡校正和超速運轉試驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。 2、機殼——用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（№8—12機殼作成整體結構，不能拆開，№14—16機殼作成兩開式，№18—29.5機殼作成三開式）。對引風機，蝸形板作了適當加厚，以防磨損。 3、進風口—收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。 4、調節門—用來調節流量的裝置，軸向安裝于進風口之前。

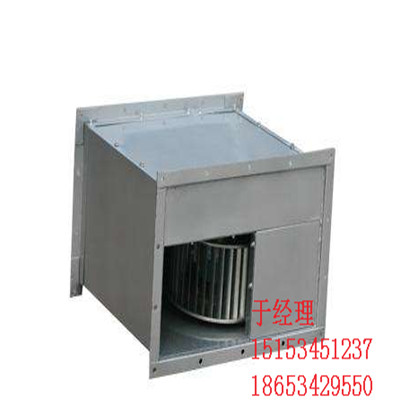

德州奧達直供低噪聲管道風機 離心風機 節能降低成本

調節范圍由0度（全開）到90度（全閉）。調節門的搬把位置：從進風口方向看在右側，對右旋風機，搬把由下往上推是由全閉到全開方向，對左旋風機，搬把由上往下拉是由全閉到全開方向。 5、傳動—傳動部分的主軸由鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8—16用整體的筒式軸承箱；№18—29.5用兩個立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加油量按油位標示要求?！?—16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷裝置，因此，須加輸水管，耗水量隨氣溫不同而異，一般按0.5—1m3/h考慮。 風機的性能與選擇 型風機只出給樣機的無因次性能表及曲線管網特性和全壓偏差與流量關系 流量過多或不足的處理： 在使用時，常常發現流量過多或不足的現象。產生這種現象的原因很多，如在使用過程中流量發生時大時小的現象，主要由于管網中的阻力時大時小或風機在飛動區工作等緣故；如果是在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，則主要是由于管網堵塞。 在新風機安裝后，進行運轉時就發生流量過大或不足現象，其主要原因有下列幾點： (1)管網阻力實際值與計算值相差過大。一般管風特性方程式：P=KQ2，式中K—阻力系數，如實際值K小于計算K，則流量增大，反之則流量減少。 (2)選擇時未考慮風機本身全壓偏差ΔP影響，當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。 在新風機安裝后，開始正式運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除： (1)利用調節門的開閉程度調 風機與離心風機的區別 風的流向和軸是平行的就叫軸流風機，(比如消防的排煙風機)反之就是離心風機，(比如風機盤管的風機). 軸流風機和柜式離心風機的根本區別在風機的機械結構上： 軸流風機的葉片直徑局限于外殼的直徑， 而離心風機就沒有這方面的局限，可以采用葉片前傾或后傾葉片，對風量風壓的要求適應更廣。而且柜內能做消聲處理，在噪聲指標上有很明顯的優勢。

德州奧達直供低噪聲管道風機 離心風機 節能降低成本

說明，是指通風機進口標準狀態下的 容積流量。 3. 壓力 氣體在平直流道中流動時，流道某一截面上垂直于壁面的氣體壓力，叫做該截面上氣體 的靜壓。該截面上由氣體流動速度所產生的壓力，叫做動壓，截面上的氣體速度分布是不均 勻的，通常所說的截面上氣體的動壓，是指該截面上所有氣體質點的動壓平均值。在同一截 面上氣體的靜壓和動壓之和，叫做氣體的全壓。 通風機出口截面上氣體的全壓與進口截面上氣體的全壓之差，叫做通風機的全壓，用符 p 號 表示，單位為 Pa。它代表了單位體積氣體在通風機內所獲得的能量。取通風機進、 tF 出口截面為計算斷面，列出它們的能量方程，軸流風機運行 軸流風機介紹 軸流風機和離心風機比較 軸流風機：流體從軸向流入葉輪并沿軸向流出;基于葉翼型理論; 離心風機：由于離心力的作用使流體獲得能量； 軸流風機的特點 高比轉數，產生的能頭遠低于離心式風機，大流量低揚程； 動葉調節軸流風機的變工況性能好； 軸流風機對風道系統風量變化的適應性優于離心風機； 軸流風機重量輕、飛輪效應值小，使得啟動力矩大大減??； 軸流風機結構復雜、旋轉部件多，制造精度高，材質要求高，運行可靠性差。 性能曲線（圖1-1，1-2） 在固定的葉片角度下，流量越低，軸功率越大； 在葉片安裝角可調情況下，安裝角越大，流量越低，軸功率越大。 圖1-1 軸流泵與風機的性能曲線（葉片固定） 圖1-2 軸流泵與風機的綜合性能曲線（動葉調節） 軸流風機的工作原理 軸流風機的工作原理（翼型升力原理） 流體沿軸向流入葉片通道，當葉輪在電機的驅動下旋轉時，旋轉的葉片給繞流流體一個沿軸向的推力（葉片中的流體繞流葉片時，根據流體力學原理，流體對葉片作用有一個升力，同時由作用力和反作用力相等的原理，葉片也作用給流體一個與升力大小相等方向相反的力，即推力），此葉片的推力對流體做功，使流體的能量增加并沿軸向排出。葉片連續旋轉即形成軸流式風機的連續工作。 若流體作平行運動，圓柱體作順時針旋轉，這兩種流動疊加在一起是：圓柱體上部平流與環流方向一致，流速加快；圓柱體下部平流與環流方向相反，流速減慢
